Külön kérés nélkül
Ha a helyszín és az időjárás alkalmas rá, elővesszük a hőkamerát. Ez a saját munkánk ellenőrzésének egyik eszköze.
SzolgáltatásokHőkamerás vizsgálat.Nem extra.
Minőségellenőrzés a kivitelezés részeként
Hőkamerás vizsgálat.Nem extra.
Műszaki kontroll.

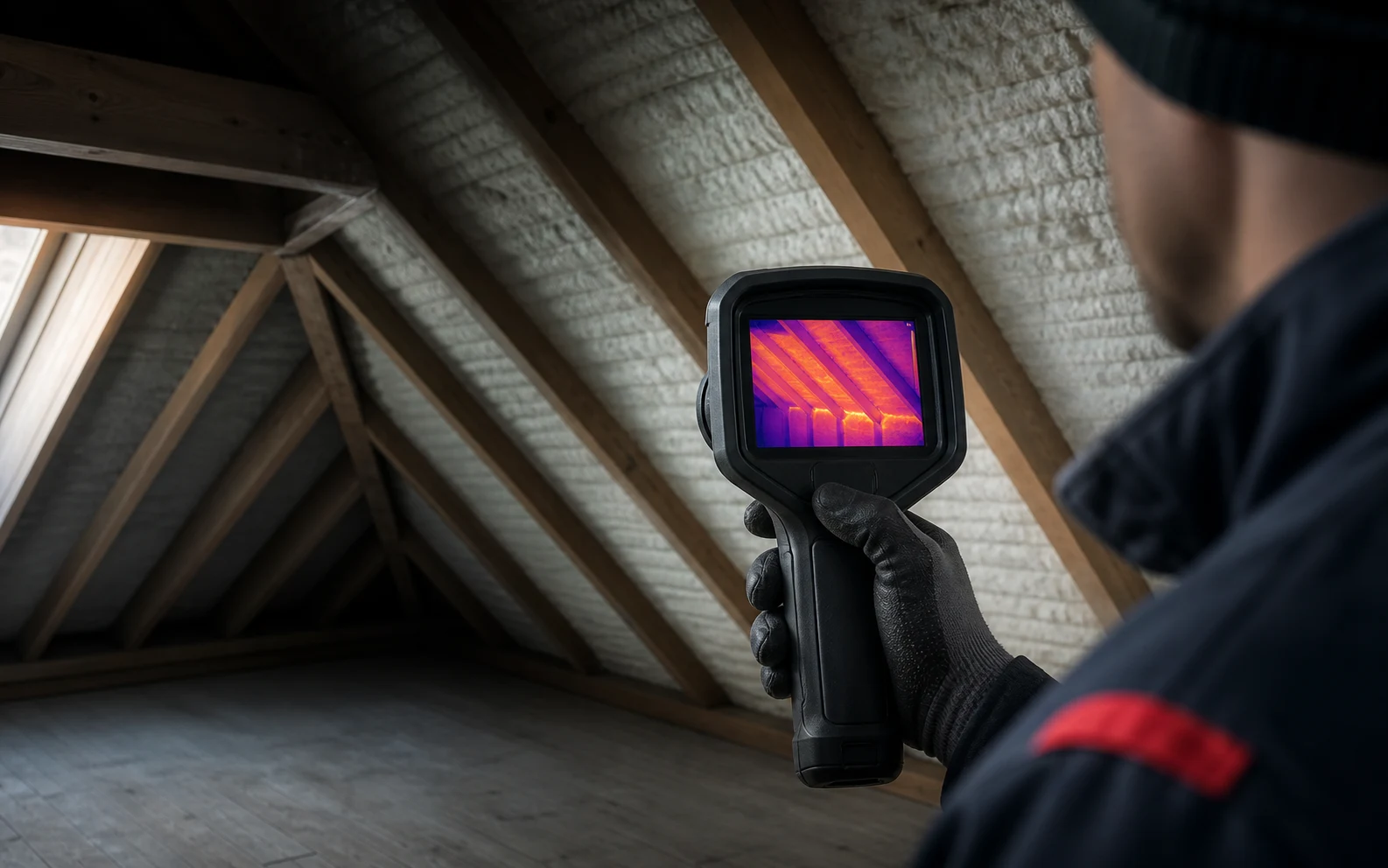

Amikor a mérési körülmények lehetővé teszik, külön kérés nélkül is készítünk hőkamerás képet. Nem a látvány kedvéért: azért, hogy mi magunk is ellenőrizzük a kivitelezés eredményét.
- 01
- Külön kérés nélkül
- 02
- Megfelelő körülmények között
- 03
- Magyarázattal együtt
ELLENŐRZÉSI SZEMLÉLET
01 / Amit vállalunk
Nem kell külön kérned.
Ha korrektül használható, elővesszük.
A hőkamera nem helyettesíti a gondos kivitelezést. Segít visszanézni, hogy a kritikus csomópontok és a kezelt felületek azt mutatják-e, amit szakmailag várunk.
Nem csak színes kép
A felvételt a szerkezettel, a normál fotóval és a mérési helyzettel együtt értelmezzük.
Őszinte korlátok
Ha a körülmények nem adnak megbízható képet, nem nevezünk bizonyítéknak egy látványos, de félrevezető felvételt.
02 / Mérési feltételek
A hőkamerának nincs véleménye.
Fizikája van.
A kamera a felületek infravörös sugárzásából alkot képet. Ahhoz, hogy ebből felelős következtetést vonjunk le, a körülményeket is ismernünk kell.
THERMAL CHECK
01Van megfelelő különbség?
Ha nincs értelmezhető hőáramlási helyzet, nincs mit korrektül összehasonlítani.
02Stabil a helyzet?
A napsütés, a szél, az eső vagy egy gyors hőmérséklet-változás megzavarhatja a képet.
03Látjuk a megfelelő felületet?
A hőkamera a látható felszínt mutatja, nem a teljes rejtett rétegrendet.
EREDMÉNYÉRTELMEZHETŐSÉG ELŐBB, LÁTVÁNY UTÁNA
- 01ΔT
Hőmérséklet-különbség
A vizsgált szerkezet két oldala között elég nagy és kellően stabil különbségnek kell kialakulnia.
- 02IDŐ
Stabil állapot
A gyorsan változó kinti hőmérséklet és a frissen felfűtött vagy lehűlt tér eltorzíthatja a mintázatot.
- 03NAP
Napsütés és árnyék
A közvetlen napsütés felmelegítheti a felületet, ezért a kép nem feltétlenül a szerkezet valós viselkedését mutatja.
- 04SZÉL
Szél, eső, nedvesség
A légmozgás és a nedves felület megváltoztathatja a felületi hőmérsékletet. Ezt az értelmezésnél figyelembe kell venni.
- 05NÉZ
Rálátás és felület
A kamera a látható felületet vizsgálja. A takarás, a rossz szög és a fényes felület korlátozhatja a felvételt.
Ha a feltételek nem megfelelők, attól még készülhet dokumentáló kép.
De nem nevezzük megbízható összehasonlításnak, és nem állítunk belőle többet, mint amit valóban megmutat.
03 / Értelmezés
A szín nem diagnózis.
A mintázat egy nyom.
Ugyanaz a felület más palettával vagy skálával egészen máshogy nézhet ki. Ezért nem a „piros” vagy a „kék” színt minősítjük, hanem a mintázatot értelmezzük a valós szerkezettel együtt.
- felületi hőmérséklet-különbségek mintázatát
- helyi eltéréseket, amelyeket érdemes közelebbről megvizsgálni
- illesztések, csomópontok és nagyobb felületek közötti eltérést
- a kivitelezés ellenőrzését segítő vizuális visszajelzést
- nem lát át a falon vagy a burkolaton
- egy szín alapján nem nevezi meg a jelenség okát
- nem ad önmagában U-értéket vagy pontos energiamegtakarítást
- nem tesz automatikusan összehasonlíthatóvá eltérő időben, szögből vagy skálával készült képeket
01Normál fotó+02Hőkép+03Rétegrend és körülmények=04Felelős értelmezés
04 / A friss purhab saját hője
Az azonnali meleg kép
nem feltétlenül hőveszteség.
A purhab kialakulása közben hő szabadul fel. Közvetlenül a kivitelezés után a kamera ezt a reakcióhőt is láthatja. Ha ilyenkor úgy mutatnánk egy utóképet, mintha az a szigetelés későbbi teljesítményét bizonyítaná, félrevezetnénk.
Nem mondunk minden helyszínre azonos várakozási időt. A szerkezet, a rétegvastagság és a környezet dönti el, mikor stabilizálódik a helyzet.
SZEMLÉLTETŐ FOLYAMATNEM MÉRÉSI ADAT
FRISS ANYAGREAKCIÓHŐ
KIEGYENLÍTŐDÉSVÁLTOZÓ KÉP
STABILABB ÁLLAPOTÉRTÉKELHETŐBB
A sávok csak a jelenség logikáját mutatják; nem idő- vagy hőmérsékleti skála.
05 / A Rapid ellenőrzési menete
Nem egy gombnyomás.
Öt egymásra épülő döntés.
- 01
Megértjük a szerkezetet
Először azt nézzük meg, mit vizsgálunk: milyen a rétegrend, honnan látható a felület, és milyen hatás érhette.
- 02
Ellenőrizzük a körülményeket
A hőmérséklet-különbséget, az időjárást, a napsütést és a felület állapotát együtt mérlegeljük.
- 03
Rögzítjük a kiinduló helyzetet
Amikor lehetséges, normál fotót és hőképet is készítünk, hogy később ugyanarról a részletről beszéljünk.
- 04
A munka után visszaellenőrzünk
Ha a friss purhab már nem zavarja a mérést, és a helyzet összehasonlítható, újra megnézzük a kritikus részeket.
- 05
Elmondjuk, mit lehet levonni belőle
A képet nem hagyjuk magyarázat nélkül: megmutatjuk, mi látszik rajta, és hol van az értelmezés határa.
06 / Tovább a hőhidakhoz
Látsz egy eltérést.
De mi lehet az oka?
Szerkezeti hőhíd, hiányos szigetelés, illesztési vagy légzárási probléma nem ugyanaz. A hőhidakról szóló oldalunkon valós képpárokon mutatjuk meg, hogyan érdemes gondolkodni a látott mintázatról.
Megnézem a hőhidas példákat07 / Miért vesszük komolyan?
A kamera eszköz.
A felelősség a miénk.
Nem a hőkamerára bízzuk a szakmai döntést. A helyszínt, a szerkezetet, az anyagválasztást, a kivitelezést és az ellenőrzést egyetlen folyamatként kezeljük.
- 12 év
- szakmai tapasztalat
- 2400+
- elvégzett szigetelési munka
- 1
- egységes felelősség az egyeztetéstől az ellenőrzésig
08 / Gyakori kérdések
Amit a hőképről
érdemes tisztán látni.
Rövid, egyenes válaszok, túlzó mérési ígéretek nélkül.
01Külön kell kérnem a hőkamerás ellenőrzést?
Nem. Amikor a helyszíni és mérési körülmények lehetővé teszik, külön kérés nélkül is készítünk hőkamerás képet. Nekünk ez minőségellenőrzés, neked pedig érthető vizuális visszajelzés.
02Minden munkánál garantálható a hőkép?
Nem feltétel nélkül. A hőkamera használhatóságát a hőmérséklet-különbség, az időjárás, a napsütés, a felület állapota, a hozzáférés és a friss purhab hője is befolyásolhatja.
03Mekkora hőmérséklet-különbség kell a vizsgálathoz?
Olyan, kellően nagy és stabil különbség kell, amely mellett a felületi mintázat értelmezhető. Erre nem ígérünk minden helyzetre érvényes számot, mert a szerkezet, a mérés iránya és a környezeti hatások együtt számítanak.
04Mit mutat valójában a hőkamera?
A látható felület látszólagos hőmérsékletének mintázatát. Ez segíthet helyi eltéréseket találni, de az okot a szerkezet, a normál fotó és a körülmények ismeretében kell megállapítani.
05Minden eltérő szín hőhidat jelent?
Nem. A paletta és a skála beállítható, ezért egyetlen szín önmagában nem diagnózis. Az eltérés oka lehet szerkezeti hőhíd, illesztési vagy légzárási hiba, nedvesség, környezeti hatás vagy más jelenség is.
06Miért nem mindig értékelhető az azonnali utókép?
A purhab kialakulása hővel jár. A friss anyag emiatt olyan meleg mintázatot adhat, amely nem a későbbi hőtechnikai viselkedést mutatja. Ilyenkor megvárjuk, amíg a helyzet stabilizálódik, vagy egyértelműen jelezzük a kép korlátját.
07Megmondja a hőkép a pontos energiamegtakarítást?
Nem. A hőkép hasznos minőségellenőrzési és hibakeresési eszköz, de önmagában nem energiafogyasztási számítás, U-érték-mérés vagy megtakarítási garancia.
08Miért készül normál fotó is a hőkép mellé?
A normál fotó segít pontosan azonosítani a vizsgált szerkezeti részt. A hőkép mintázatát így nem a környezetéből kiragadva, hanem a valós csomóponthoz kötve lehet megbeszélni.
09Mi történik, ha aznap nem alkalmasak a körülmények?
Nem mutatunk bizonyítékként olyan képet, amelyből nem vonható le felelős következtetés. A kivitelezést hagyományos fotókkal is dokumentáljuk, a kritikus részeket pedig szemrevételezéssel ellenőrizzük; ha további vizsgálat indokolt, egyeztetjük a következő lépést.
Hőkamerás kontroll · amikor a fizika is engedi
A jó munka nem attól jó,
hogy nem nézünk vissza rá.
Írd meg, milyen szerkezetet szeretnél szigetelni, és küldj néhány fotót. Segítünk tisztázni a megfelelő megoldást, a kivitelezésnél pedig nemcsak elkészítjük a réteget, hanem amikor lehetséges, ellenőrizzük is.
