Purhabszigetelés: Tizenhárom rétegrend. Nézz a felszín alá.

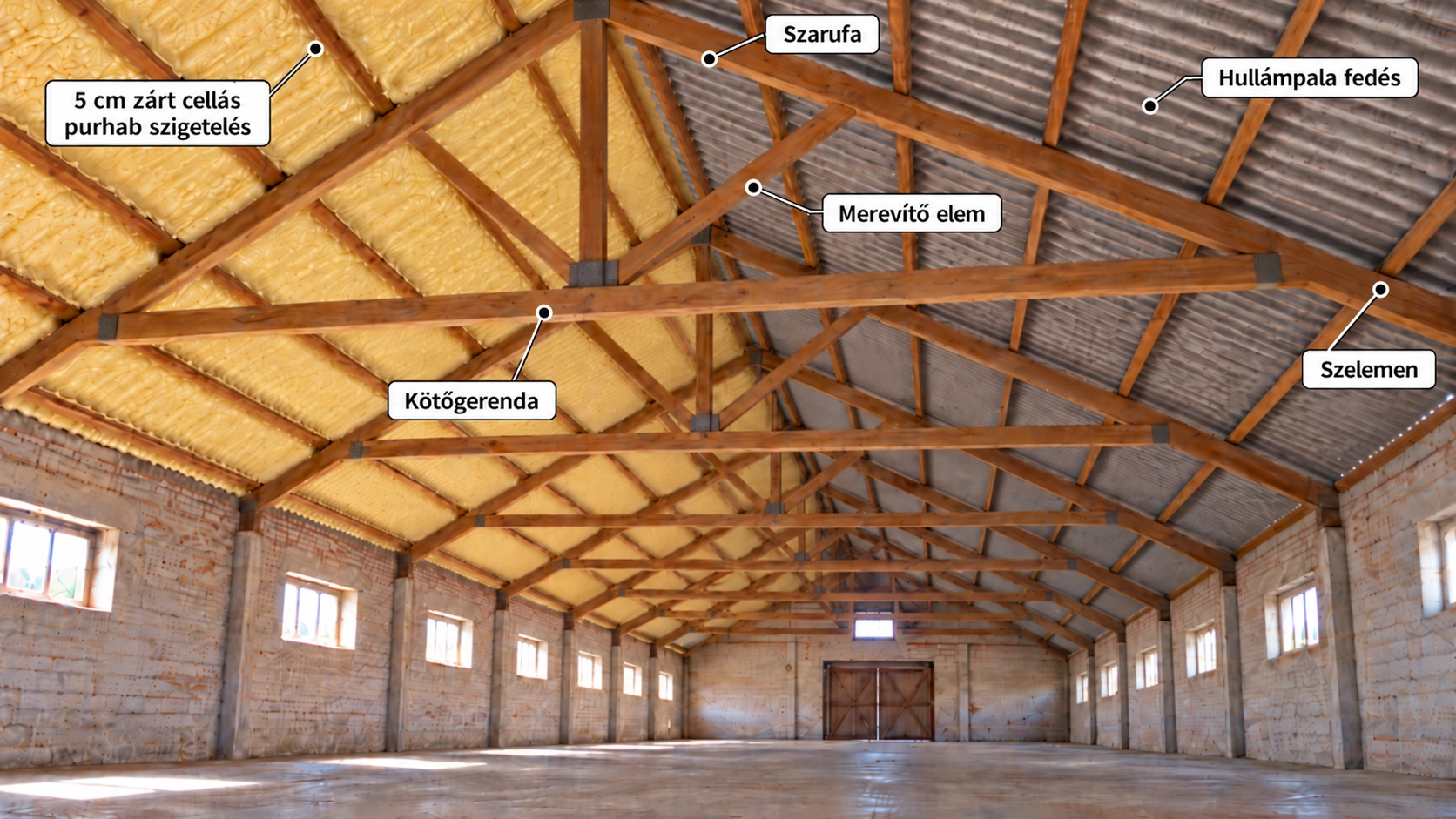

1. 01Hullámpala fogadófelület↖

   A fedés hullámai adják a kiinduló geometriát. A tető állapotát, a hozzáférést és a teljes rétegrendet a szigetelés előtt vizsgáljuk.

   Előre tisztázzuk: Fedés állapota, beázás, csatlakozások és későbbi javíthatóság.

2. 02Felületkövető purhab · 5 cm átlag a példában↖

   A mélyebb hullámrésznél például 6 cm, a kiemelkedő résznél 4 cm is lehet a helyi vastagság. Ezek az eltérések a hullámos fogadófelülethez kapcsolódnak; a vállalt 5 cm átlagos rétegre vonatkozik.

   Előre tisztázzuk: Átlagvastagság, ellenőrzés és az ehhez szükséges beépített anyagmennyiség.

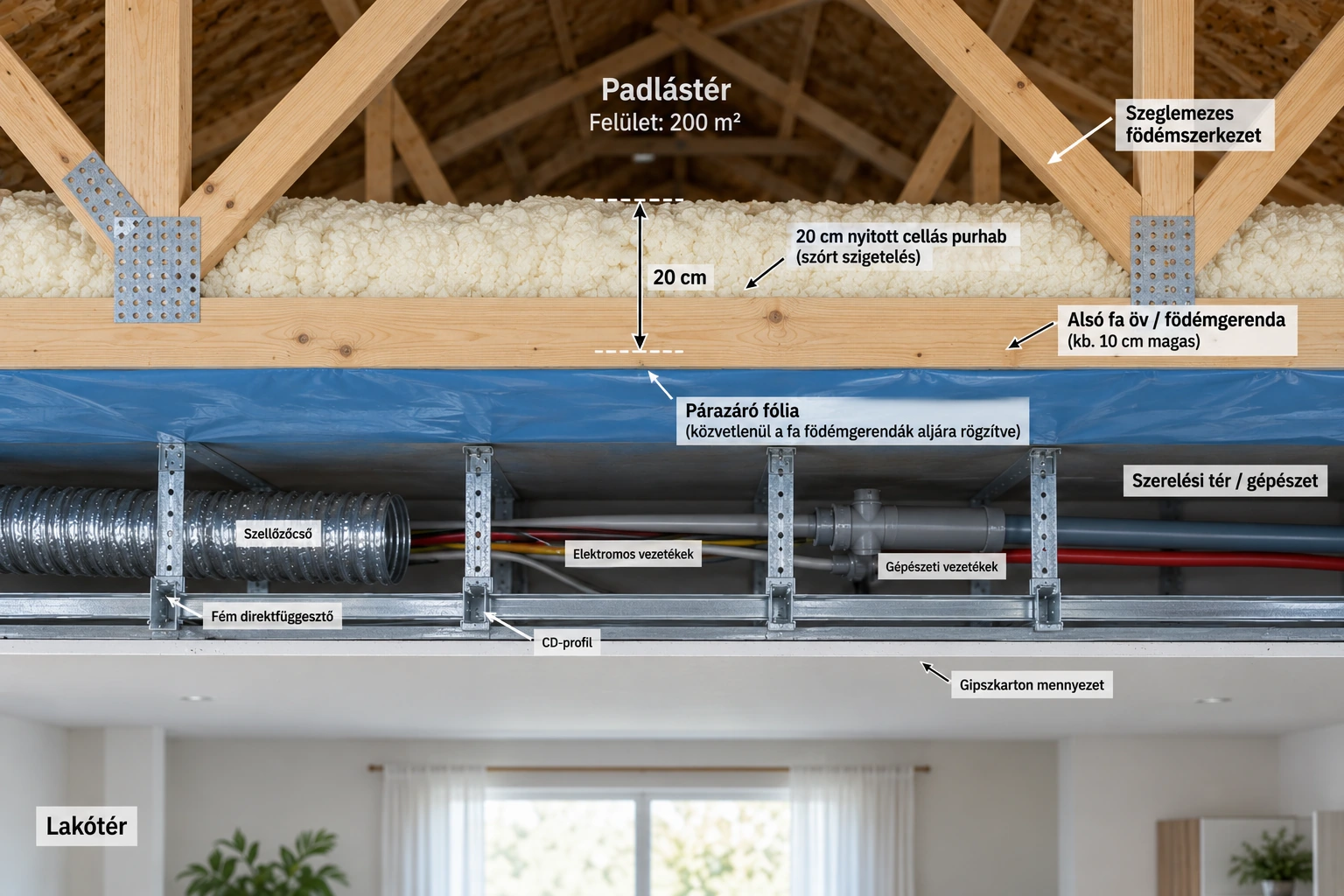

A párazáró réteg a fa alsó övére kerül. Alatta a gépészet szerelőtere marad; a példában a habot felülről hordjuk fel.

1. 01Szeglemezes fa tartószerkezet↖

   Az alsó fa öv, a ferde rudak és a szeglemezes kapcsolatok adják a szerkezetet. A burkolat függesztőit a teherhordó elemekhez rögzítik, a helyüket még a szigetelés előtt tisztázzuk.

   Előre tisztázzuk: Tartószerkezet, függesztések és a felülről történő felhordás hozzáférése.

2. 02Nyitott cellás purhab · 20 cm a példában↖

   A példában 20 cm nyitott cellás purhab tölti ki a faelemek közötti teret, és a fa alsó öve fölé is emelkedik. Felülről hordjuk fel az előkészített fogadó rétegre.

   Előre tisztázzuk: Rétegvastagság, fogadó réteg, faelemek és csatlakozások.

3. 03Párazáró fólia a gépészet fölött↖

   A fólia közvetlenül a fa alsó övének aljára kerül. Ebben a felülről szigetelt példában fogadó szerepe is van; a gépészeti szerelőtér a fólia alatt helyezkedik el.

   Előre tisztázzuk: Fóliarendszer, faelemekhez való csatlakozás, illesztések és áttörések.

4. 04Szerelőtér és gépészet↖

   A szellőzőcső, a gépészeti vezetékek és a villamos védőcsövek a párazáró réteg alatti szerelőtérben haladnak. A csövek saját rögzítése a tartószerkezethez kapcsolódik.

   Előre tisztázzuk: Nyomvonalak, szükséges hely, csőrögzítések és hozzáférés.

5. 05Függesztett profilok↖

   A burkolati profilok a kilógó függesztőpálcákhoz kapcsolódnak. A tervezett rendszerbe mennyezethűtés rendszerlemeze is kerülhet, ha ez része az egyeztetett kialakításnak.

   Előre tisztázzuk: Burkolati rendszer és az esetleges mennyezethűtés helye.

6. 06Gipszkarton belső borítás↖

   A rétegrendet a megtervezett vázra szerelt gipszkarton zárja a lakótér felől.

   Előre tisztázzuk: Burkolati sík és a választott rendszer követelményei.

A felső fogadófólia a felhordást szolgálja. A külön párazáró réteg a profilok és a gipszkarton közé kerül.

1. 01Szeglemezes tartóelemek és fogadófólia↖

   Az egyszerű fogadófólia felhordás közben megtartja a habot. Ez más feladat, mint a belső párazárás. A megfelelő fóliát és a tartóelemekhez való kapcsolódását a kialakításhoz választjuk.

   Előre tisztázzuk: Fogadófólia, tartóelemek és a fújás hozzáférési iránya.

2. 02Nyitott cellás purhab · 20 cm a példában↖

   Az előre felhelyezett függesztőpálcákat körbefújjuk. A pálcák a szigetelés alá kilógnak, így a következő munkafázis számára megmarad a függesztés kapcsolódása.

   Előre tisztázzuk: Rétegvastagság, függesztőpálcák hossza és a szerelőlégrés helye.

3. 03Függesztőpálcák és szerelőlégrés↖

   A hab alatt kialakított térben vezethetők a szellőzőcsövek, a gépészeti vezetékek és a villamos védőcsövek. A gépészeti csövek saját, méretezett rögzítést kapnak.

   Előre tisztázzuk: Nyomvonalak, szükséges hely, csőrögzítések és hozzáférés.

4. 04Függesztett profilok↖

   A burkolati profilok a kilógó függesztőpálcákhoz kapcsolódnak. A tervezett rendszerbe mennyezethűtés rendszerlemeze is kerülhet, ha ez része az egyeztetett kialakításnak.

   Előre tisztázzuk: Burkolati rendszer és az esetleges mennyezethűtés helye.

5. 05Belső párazáró fólia↖

   A bemutatott rétegrendben a profilok után, a gipszkarton előtt készül a belső párazáró réteg. Illesztései és áttörései a teljes rendszerhez igazodnak.

   Előre tisztázzuk: Fóliarendszer, csatlakozások és áttörések kezelése.

6. 06Gipszkarton belső borítás↖

   A rétegrendet a megtervezett vázra szerelt gipszkarton zárja a lakótér felől.

   Előre tisztázzuk: Burkolati sík és a választott rendszer követelményei.

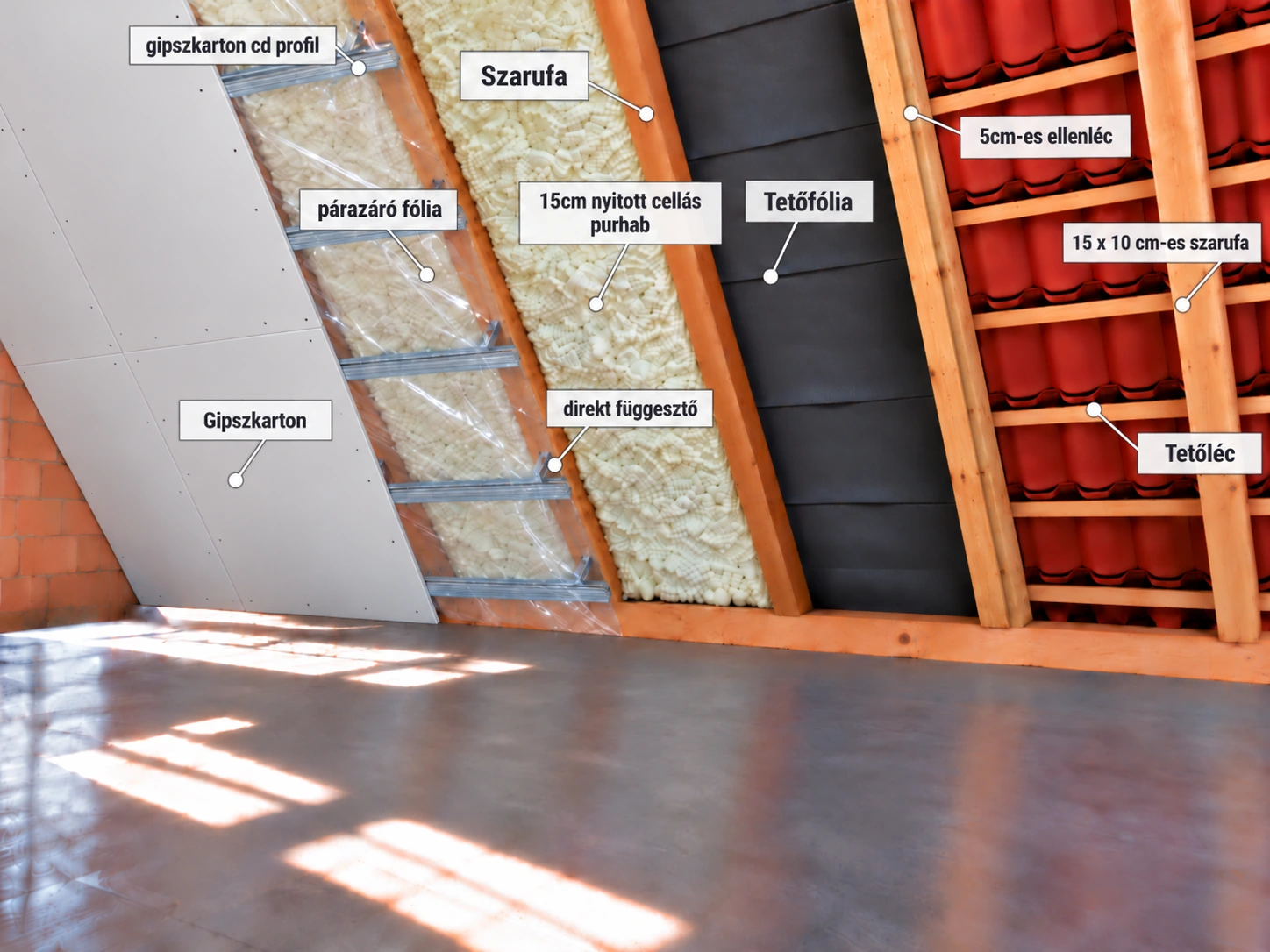

1. 01Cserépfedés↖

   A cserép adja a tető külső fedését. Alatta következik a lécezés és a tetőfólia, a purhab pedig a szarufák közötti térbe kerül.

   Előre tisztázzuk: A fedés állapota, a csatlakozások és az esetleg szükséges tetőjavítás.

2. 02Tetőléc↖

   A cserepeket tartó lécek a szarufák irányára merőlegesen futnak. A metszeten a tetőlécet külön választjuk az alatta lévő ellenléctől.

   Előre tisztázzuk: A lécezés állapota és a fedéshez tartozó kialakítás.

3. 03Ellenléc↖

   Az ellenlécek a szarufák irányát követik, a tetőfólia és a tetőlécek között helyezkednek el. A lécezést és a tető kiszellőzését a teljes tetőszerkezettel együtt nézzük meg.

   Előre tisztázzuk: Ellenlécezés, folytonosság, csatlakozások és a fedés alatti kiszellőzés.

4. 04Tetőfólia a szigetelés külső oldalán↖

   A tetőfólia a szarufaközi szigetelés és a külső lécezés között van. A fújás előtt azonosítjuk a fóliát és ellenőrizzük az állapotát. A hab a szabad tér felé duzzad; megfelelő felhordással a fólia a helyén marad, a cserép alatti szellőző légrést nem zárja el.

   Előre tisztázzuk: Fóliatípus, állapot, illesztések, csatlakozások és a szigetelés fogadófelülete.

5. 05Fa szarufák↖

   A szarufák a tető fa tartószerkezeti elemei. A tetőfólia mögöttük, a purhab a közöttük lévő mezőkben helyezkedik el; a fát külön munkafázisban mutatjuk meg.

   Előre tisztázzuk: A faelemek állapota, szarufaköz és a belső burkolat rögzítése.

6. 0615 cm nyitott cellás purhab a szarufák között↖

   A bemutatott példában 15 cm nyitott cellás purhab tölti ki a fa szarufák közötti teret. A rajz a fa tartószerkezetet és a közötte kialakuló habréteget együtt mutatja.

   Előre tisztázzuk: Szarufaköz, hozzáférés, csatlakozások, egyeztetett vastagság és a burkolat helyigénye.

7. 07Gipszkartonprofil↖

   A fém profilok adják a belső gipszkartonborítás vázát. A szarufaközi szigetelés belső oldalán helyezkednek el, a rögzítésüket a tartószerkezethez tervezzük.

   Előre tisztázzuk: Rögzítési rendszer, kész burkolati sík és az esetleg szükséges helyi habigazítás.

8. 08Párazáró fólia a profilok és a gipszkarton között↖

   A párazáró fólia ebben a rétegrendben a profilok lakótér felőli oldalán, közvetlenül a gipszkarton előtt fut. A metszeten a külső tetőfóliától külön rétegként jelenik meg.

   Előre tisztázzuk: A párazáró rendszer, illesztések, peremek és áttörések kialakítása.

9. 09Gipszkarton belső borítás↖

   A gipszkarton zárja le a tetősíkot a lakótér felől. A feltárt ábrarészek csak a belső rétegek bemutatását szolgálják, a kész burkolat a megtervezett felületen folytatódik.

   Előre tisztázzuk: Burkolati rendszer, csatlakozások és a kapcsolódó előkészítő munkák.

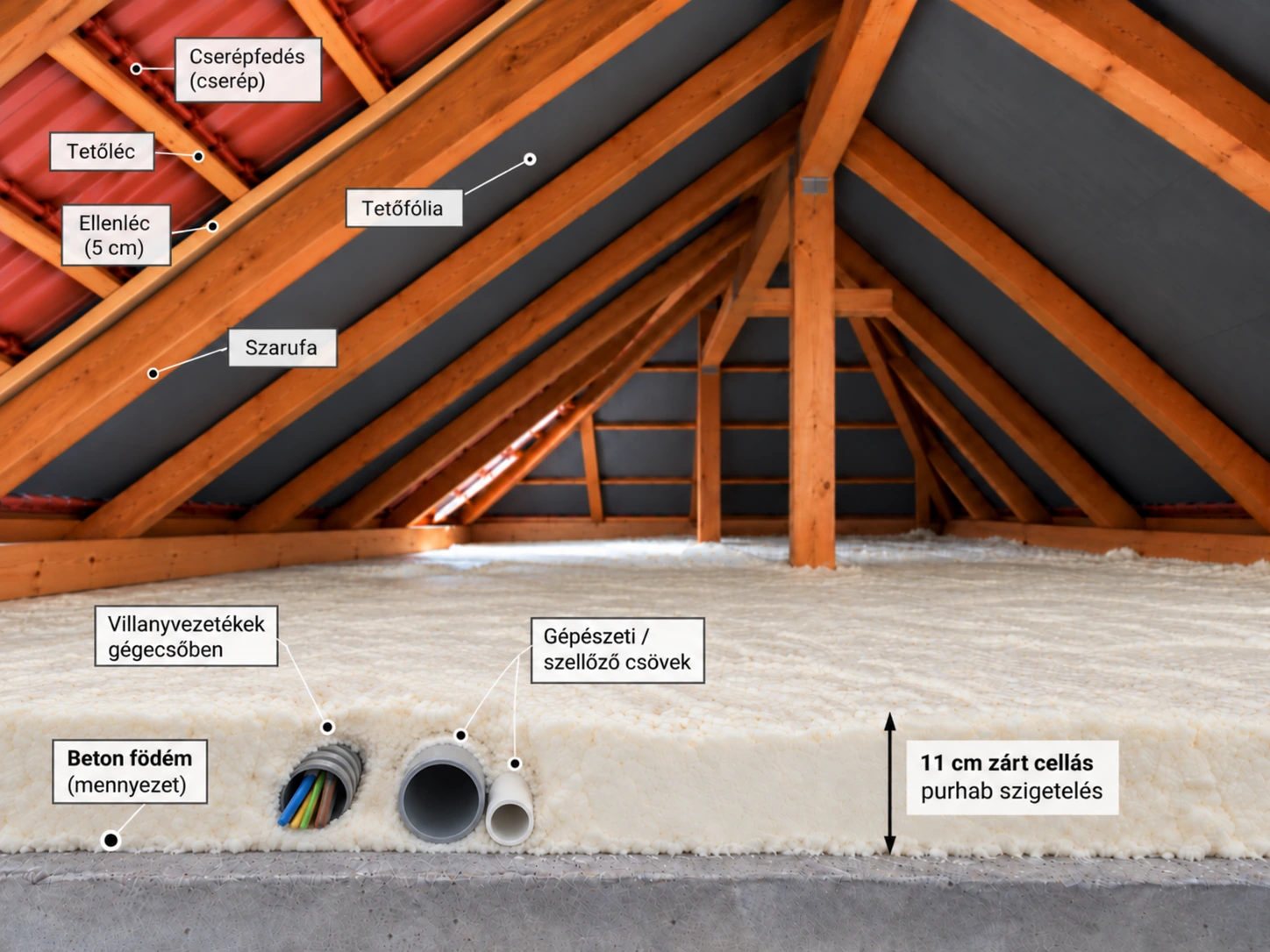

1. 01Meglévő padlásfödém↖

   A födém választja el a lakóteret a fölötte lévő padlástól. Ez a szigetelés fogadófelülete; a példában betonként mutatjuk, de a megfelelő kialakítást mindig a meglévő szerkezetből vezetjük le.

   Előre tisztázzuk: Födémtípus, felületi állapot, előkészítés és hozzáférés.

2. 02Villamos vezetékek védőcsőben↖

   A képen a villamos vezetékek külön védőcsőben futnak a födém felső oldalán. A nyomvonalat és a szigeteléssel érintett szakaszokat még a fújás előtt egyeztetjük a villamos szakemberrel.

   Előre tisztázzuk: Védőcsövek, rögzítés, csatlakozások és a később hozzáférendő pontok.

3. 03Gépészeti és szellőzőcsövek↖

   A példában a gépészeti és szellőzőcsövek a födém fölött, a szigetelésben futnak. A metszeti csőnyílások a belső elhelyezkedést mutatják; a valós csővezeték folytonosan halad tovább.

   Előre tisztázzuk: Nyomvonal, csőtípus, rögzítés és a szerelést igénylő részek hozzáférése.

4. 04A födémhez választott purhabszigetelés↖

   Az előkészített felületre felülről szórt purhab a vezetékek körül is kitölti a teret. A nyitott vagy zárt cellás rendszer, a rétegvastagság és a későbbi használat összetartozó döntés.

   Előre tisztázzuk: A teljes rétegrend, a páratechnika, a használat és a vállalt vastagság.

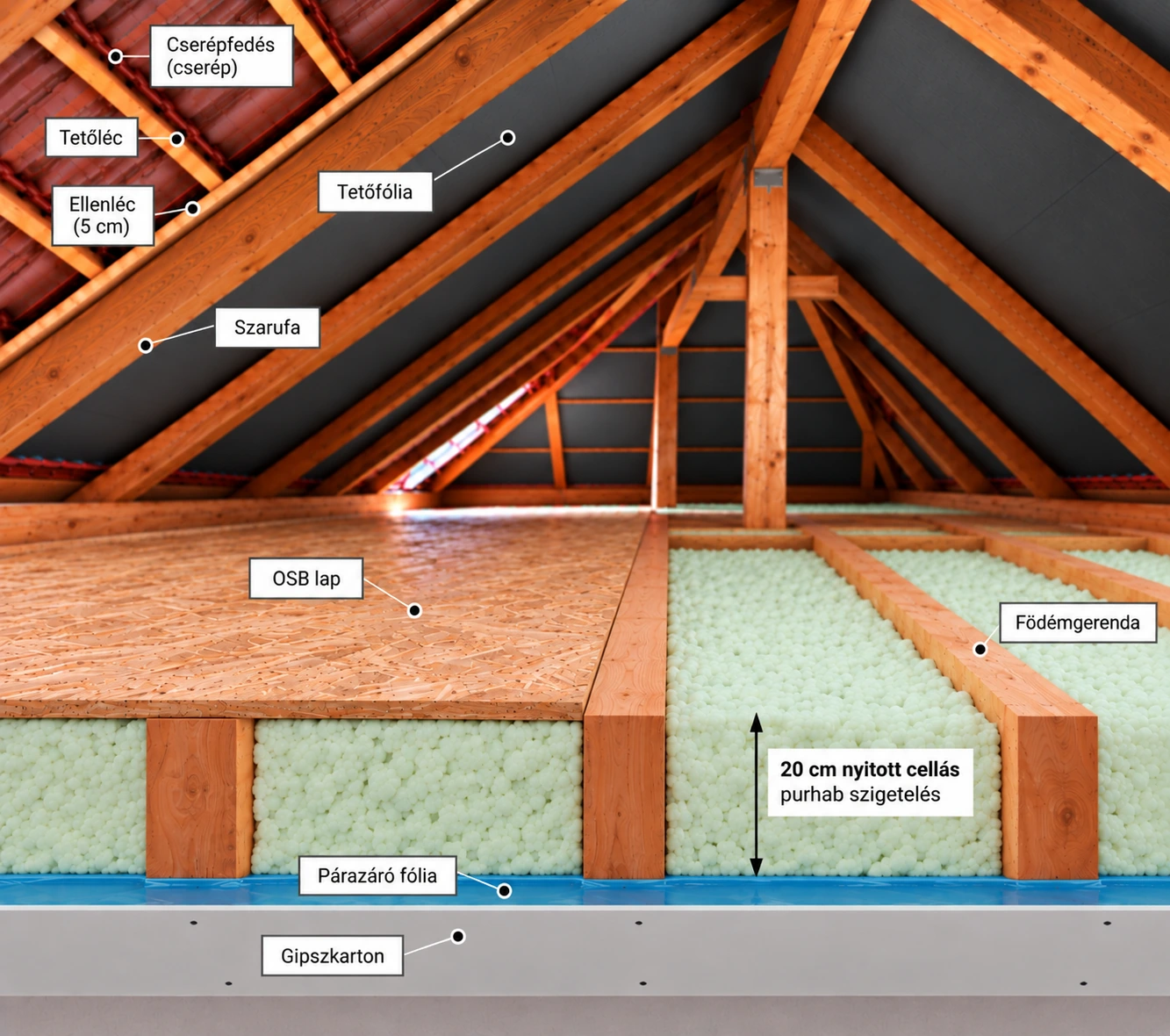

1. 01A fafödém gerendázata↖

   A gerendák adják a födém tartószerkezetét, a közöttük lévő mezőkbe kerül a hőszigetelés. A metszet külön mutatja a faelemeket és a gerendaköz kitöltését.

   Előre tisztázzuk: A meglévő gerendázat állapota, kialakítása és a födém tervezett használata.

2. 02Párazáró fólia a belső oldalon↖

   A képen a párazáró réteg a gerendák és a hab alatt, a gipszkarton fölött fut végig. A réteg helyét a csatlakozásokkal és az áttörésekkel együtt alakítjuk ki.

   Előre tisztázzuk: Fóliarendszer, folytonosság, illesztések és csatlakozások.

3. 03Gipszkarton mennyezet↖

   A gipszkarton alulról borítja a fafödémet, ez adja a lakótér felől látható mennyezeti felületet. A burkolat rögzítési részleteit a saját födémhez kell igazítani.

   Előre tisztázzuk: Burkolati rendszer, rögzítés, kész mennyezeti sík és a kapcsolódó munkák.

4. 0420 cm nyitott cellás purhab a gerendák között↖

   Ebben a szemléltető rétegrendben 20 cm nyitott cellás purhab tölti ki a gerendaközöket. A hab a faelemek között fut, a felső OSB-borítás alatt.

   Előre tisztázzuk: A gerendaközök kialakítása, a felhordás hozzáférése és az egyeztetett kitöltés.

5. 05Felső OSB-borítás↖

   Az OSB a gerendázat tetején teljes felületen takarja a födémet. A külön feltárt nézetben egy részét csak a szemléltetés kedvéért emeljük le, hogy a belső rétegek is láthatók legyenek.

   Előre tisztázzuk: Az OSB típusa, alátámasztása, rögzítése és a padlás későbbi használata.

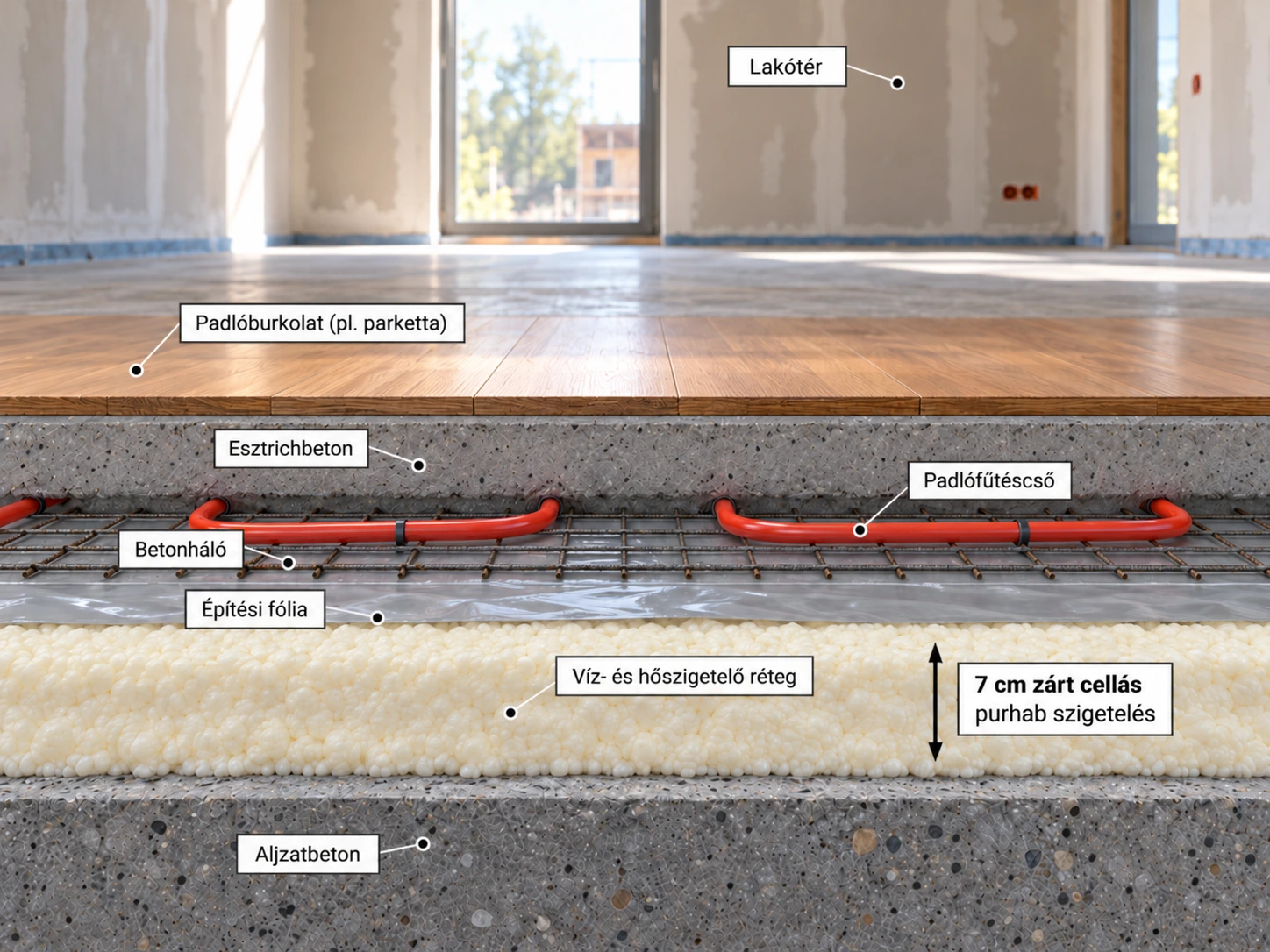

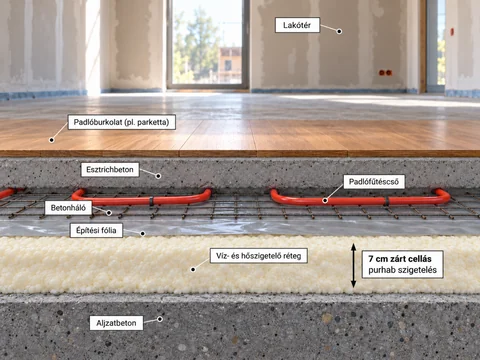

1. 01Aljzatbeton, a fogadófelület↖

   A bemutatott rétegrend alja az aljzatbeton. A kék és szürke csövek az itt vezetett gépészetet jelölik; helyüket a purhabszigetelés előtt alakítják ki.

   Előre tisztázzuk: A beton állapota és előkészítése, a gépészeti nyomvonalak és rögzítések, valamint a kész padló tervezett szintje.

2. 02Gépészeti csövek az aljzatbetonon↖

   A fújás előtt a helyükre kerülő gépészeti nyomvonalakat később a purhab veszi körül. Ezek külön vezetékek a fölöttük, az esztrichben futó padlófűtéstől.

   Előre tisztázzuk: Csőméret, rögzítés, teljes padlómagasság és hozzáférés.

3. 037 cm zárt cellás purhab↖

   Ebben a konkrét példában a 7 cm zárt cellás purhab a hő- és vízszigetelő réteg. A helyszínen felhordott anyag körülveszi az aljzatbetonon futó gépészeti csöveket. Táblás EPS-nél ezek körül pontos, munkaigényes kivágás és illesztés szükséges; pontatlan illesztésnél hézag maradhat.

   Előre tisztázzuk: A csövek mérete és helye, a választott anyagrendszer és rétegvastagság, a vízszigetelési csatlakozások, valamint a teljes padló használata.

4. 04Építési fólia a purhab fölött↖

   A fólia a purhab tetején fut végig, a fölötte kialakított padlórétegek alatt. A metszeten külön jelöljük, hogy a hab és a betonháló közötti helye is egyértelmű legyen.

   Előre tisztázzuk: A fólia típusa, folytonossága, átlapolásai és a peremek kialakítása.

5. 05Betonháló↖

   A példában az acélháló az építési fólia felett helyezkedik el. A feltárt rajzrész megmutatja a háló és a padlófűtés csövezésének egymáshoz viszonyított helyét.

   Előre tisztázzuk: A háló kialakítása, alátámasztása, helyzete és a fűtési rendszer rögzítési megoldása.

6. 06Padlófűtéscső↖

   A piros csövek a betonháló fölött futnak, és a kész szerkezetben az esztrichrétegbe kerülnek. A csőnyomvonal a rajzon szemléltető, a saját helyiségedhez fűtési terv szerint készül.

   Előre tisztázzuk: Nyomvonal, rögzítés, csatlakozások és az esztrich elkészítése előtti gépészeti ellenőrzés.

7. 07Esztrichbeton↖

   Az esztrich körülveszi a padlófűtés csöveit, és erre kerül a padlóburkolat. Az összeállított nézetben teljes réteg; a külön feltárt nézetben egy részét elrejtjük, hogy a benne futó csövek és a háló is láthatók legyenek.

   Előre tisztázzuk: Az esztrich rendszere, vastagsága, kész síkja és a burkoláshoz szükséges állapota.

8. 08Padlóburkolat↖

   Ez a lakótérből látható, legfelső réteg. A képen fa jellegű burkolatot mutatunk; a saját burkolatodat az esztrichhez és a padlófűtéshez együtt választod meg.

   Előre tisztázzuk: Burkolattípus, kapcsolódó burkolati rendszer, küszöbök és a végleges padlószint.

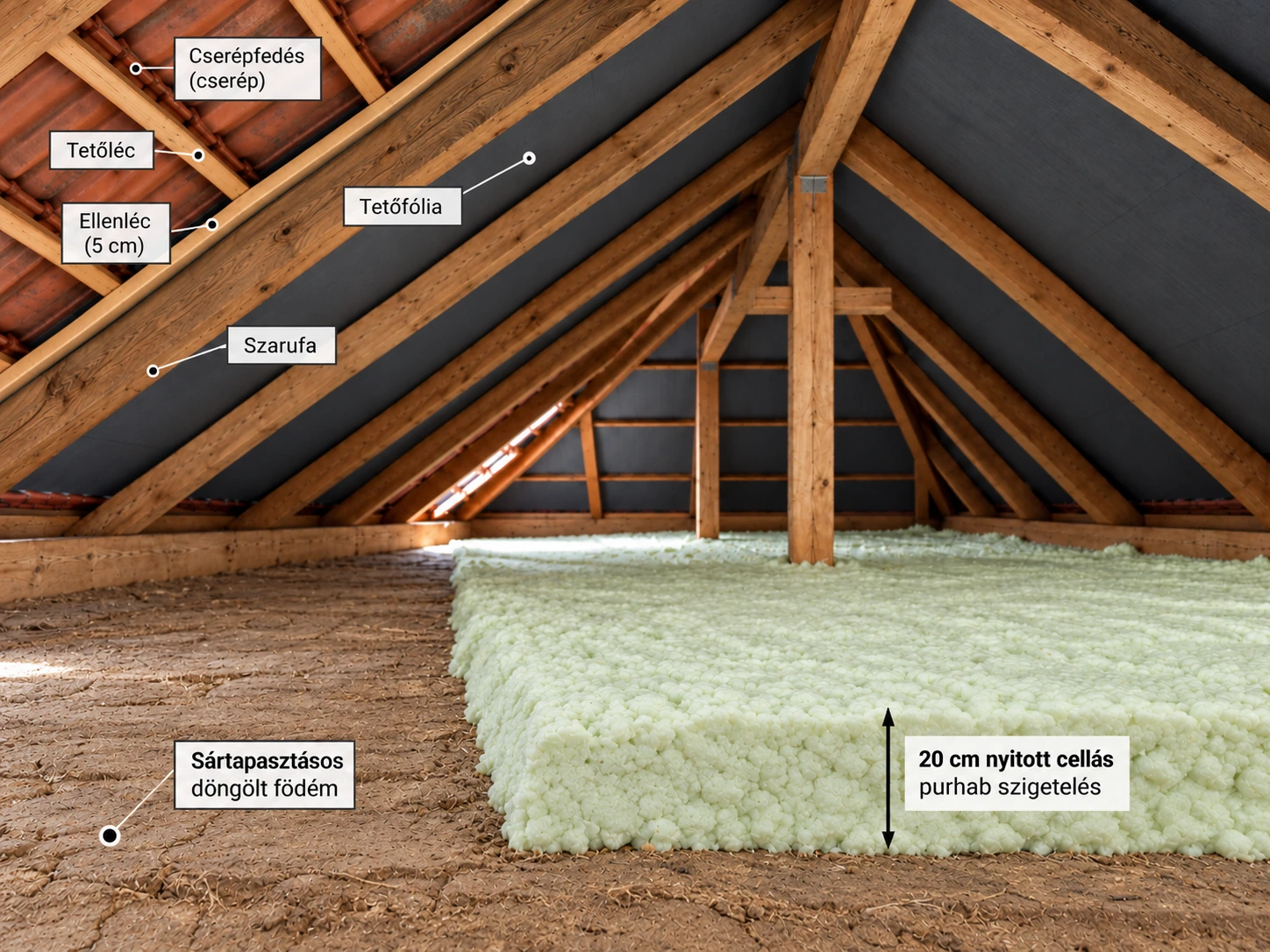

1. 01Meglévő sártapasztásos födém↖

   A meglévő sártapasztásos felület a szigetelés alapja. Az ábra bal oldalán feltárva hagytuk, hogy a hab alatti fogadófelület is látható legyen.

   Előre tisztázzuk: A födém állapota, nedvessége, felület-előkészítése és a hozzáférés.

2. 0220 cm nyitott cellás purhab↖

   A hab közvetlenül az előkészített födém felső oldalára kerül. A példában külön párazáró fólia nélkül készül, páraáteresztő kialakítással.

   Előre tisztázzuk: Az egyeztetett vastagság, a csatlakozások és a teljes födémszerkezet kiszáradási lehetősége.

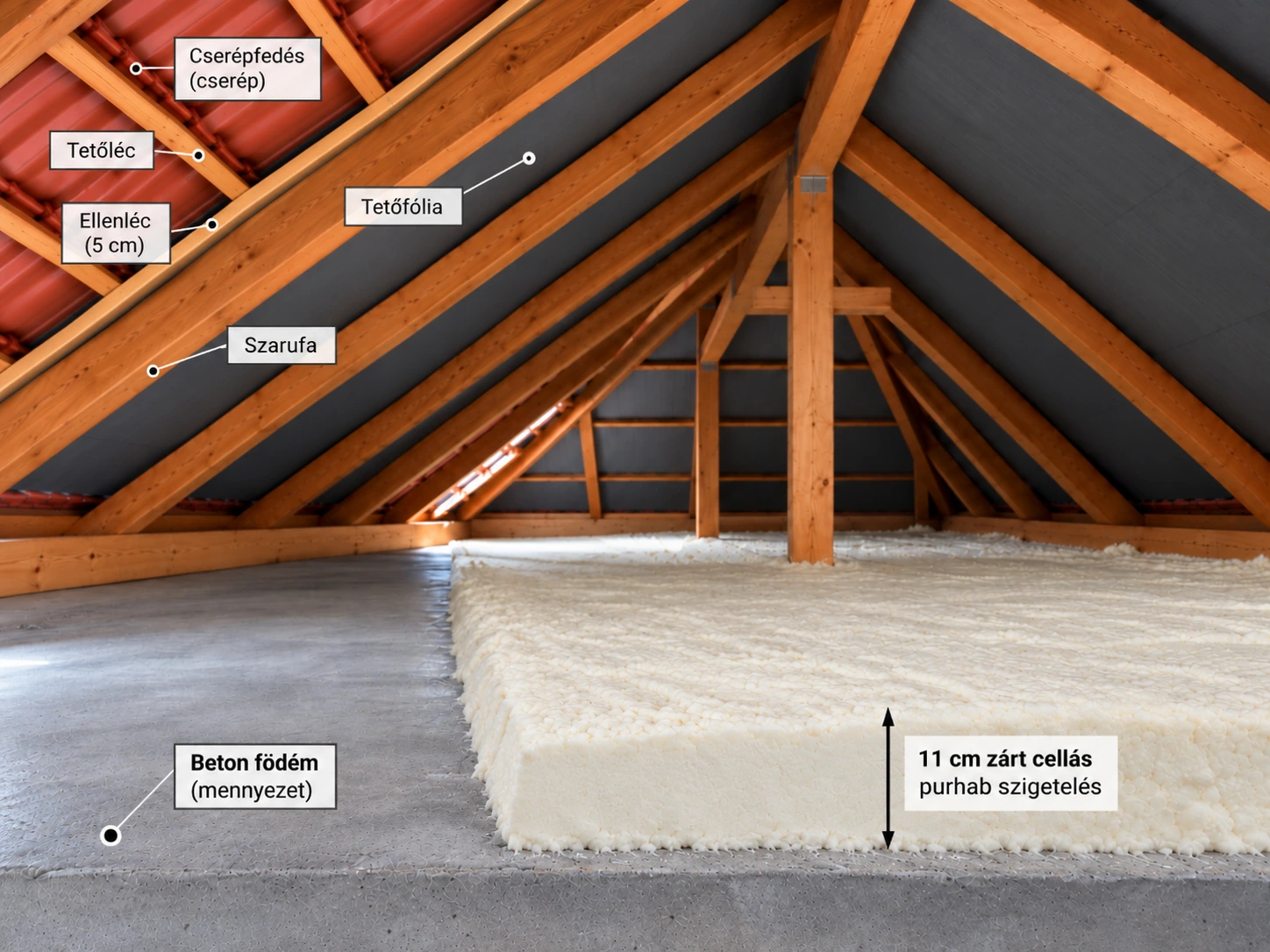

1. 01Meglévő betonfödém↖

   A betonfödém felső felülete fogadja a szigetelést. Az összeállított nézetben a purhab teljes felületen takarja; a külön feltárt nézet megmutatja az alatta lévő betont is.

   Előre tisztázzuk: A beton állapota, felület-előkészítés, csatlakozások és a padlás hozzáférése.

2. 0211 cm zárt cellás purhab↖

   Ebben a példában a betonra közvetlenül felhordott zárt cellás hab adja a szigetelést. Külön párazáró fóliát nem építünk be; az anyagrendszert a födém tervezett használatához választjuk.

   Előre tisztázzuk: Használat, várható terhelés, anyagrendszer, rétegvastagság és szükség esetén a további kialakítás.

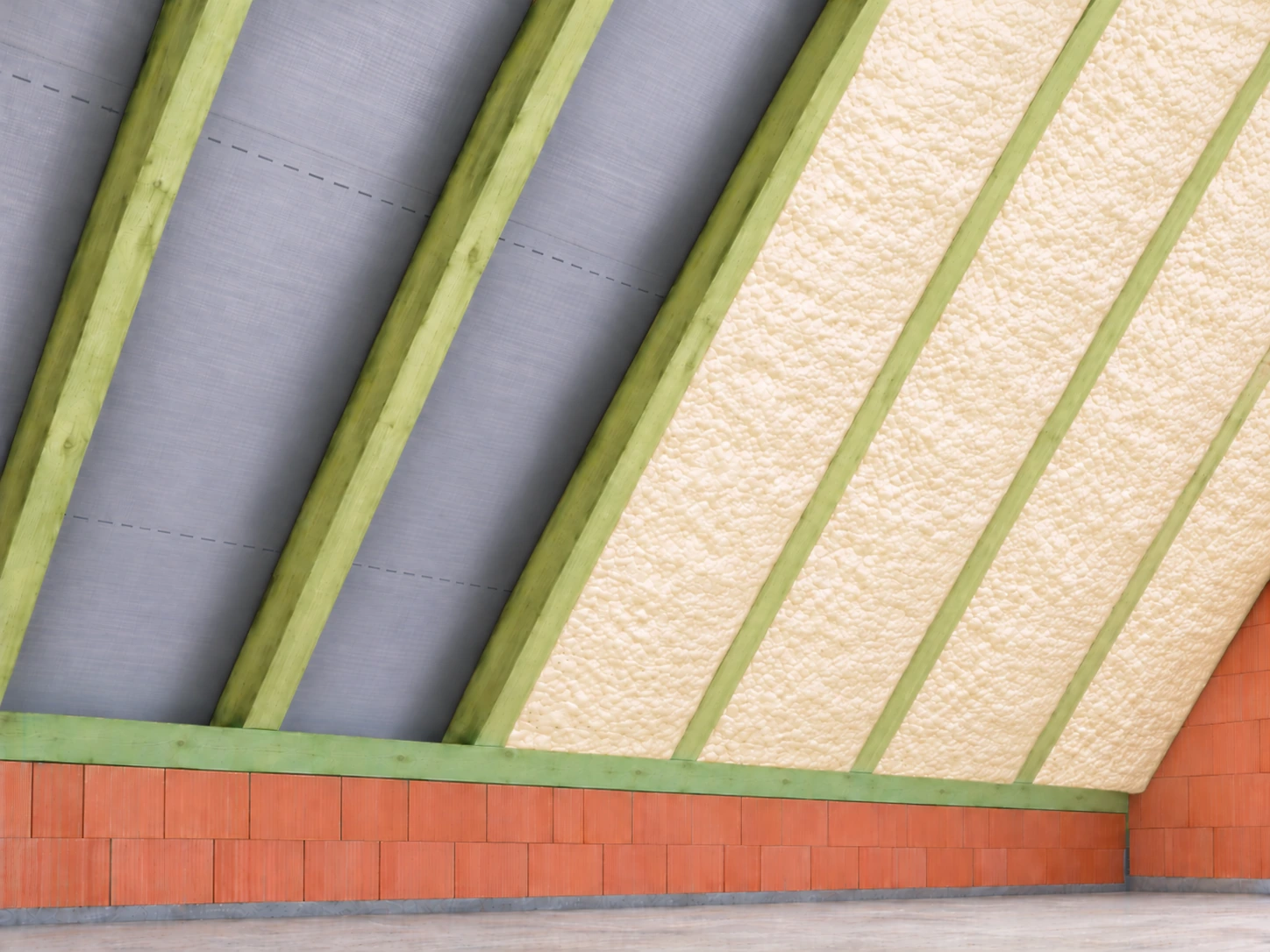

1. 01Szarufák és a mögöttük lévő tetőfólia↖

   Belülről nézünk a tetősíkra. A szarufák határolják a kitöltendő mezőket, a hátoldalon a tetőfólia látszik. Az összeállított nézetben minden szarufaközt hab tölt ki; a külön feltárt nézet néhány mező megnyitásával teszi érthetővé a hab helyét. A tetőfólia megfelelő felhordás mellett a helyén marad; a hab a szabad belső tér felé duzzad, a fedés alatti szellőző légrés megmarad.

   Előre tisztázzuk: A faelemek állapota, a tetőfólia típusa és a teljes külső tetőrétegrend.

2. 0215 cm nyitott cellás purhab a szarufák között↖

   A hab a faelemek között, nagyjából azok belső síkjáig épül fel. A rajzon a szarufák láthatók maradnak, előttük nincs külön kiegészítő habréteg.

   Előre tisztázzuk: A szarufaköz mélysége, az egyeztetett kitöltés és az esetleges későbbi burkolat helye.

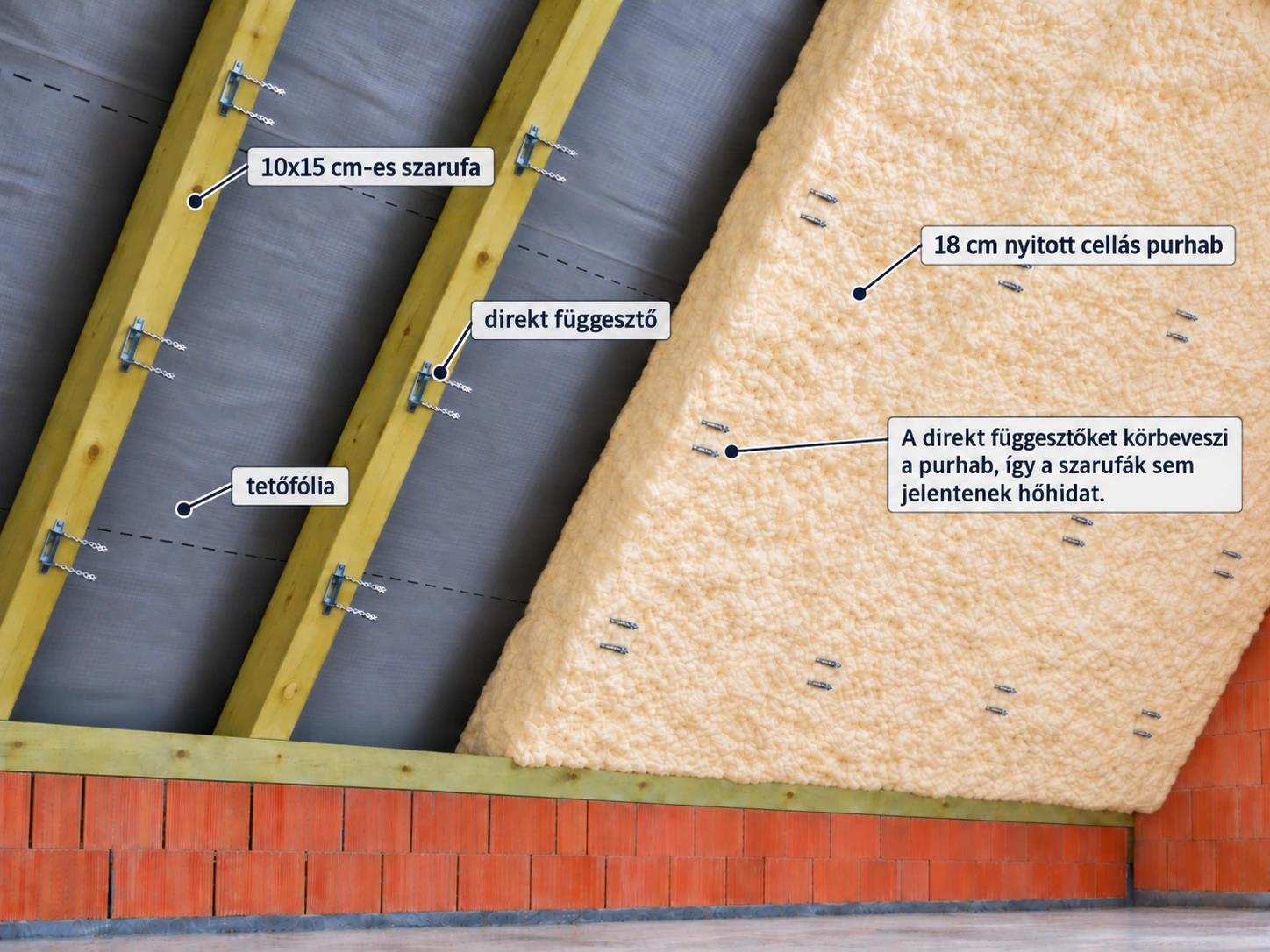

1. 01Meglévő tető és 10 × 15 cm-es szarufák↖

   Kívülről cserépfedés, tetőléc, ellenléc és tetőfólia alkotja a tető külső rétegeit. A fólia mögött megmarad a fedés alatti szellőző légrés. A belső nézeten a szarufák és a fogadó tetőfólia látszanak.

   Előre tisztázzuk: Fedés, fólia, faelemek állapota és a teljes tető páratechnikai kialakítása.

2. 02Előre felszerelt direktfüggesztők↖

   A direktfüggesztők a fa szarufákhoz kapcsolódnak, még a szigetelés előtt. A hab körbeveszi őket, a szabad végük pedig kilóg a később felszerelt gipszkartonprofilok számára.

   Előre tisztázzuk: Függesztőtípus, rögzítés, a profilok és a kész burkolat helye.

3. 0318 cm nyitott cellás purhab · 15 + 3 cm↖

   A szarufaköz 15 cm-es kitöltésén túl 3 cm purhab a szarufák elé is kerül. A fa belső felületét folytonosan befedjük, így a faelemeknél sem szakad meg a szigetelés. A hab a szabad tér felé duzzad; megfelelő felhordással a tetőfólia a helyén marad, a szellőző légrés szabad marad.

   Előre tisztázzuk: A szarufák előtti takarás, a csomópontok és a függesztők kilógó vége.

4. 04Gipszkartonprofilok a függesztőkön↖

   A szigetelés elkészülte után a profilokat a kilógó direktfüggesztőkhöz rögzítik. A burkolat síkja a hab belső felülete előtt alakul ki.

   Előre tisztázzuk: Profilsík, szerelési helyigény és az esetleges helyi felületigazítás.

5. 05Belső párazáró fólia↖

   A párazáró fólia a profilok lakótér felőli oldalára, közvetlenül a gipszkarton elé kerül. Ez külön réteg a hab külső oldalán lévő tetőfóliától.

   Előre tisztázzuk: Fóliarendszer, folytonos csatlakozások, peremek és áttörések.

6. 06Gipszkarton belső borítás↖

   A gipszkarton teljes felületen lezárja a lakótér felőli oldalt. A külön feltárt nézetben részleges sávokat nyitunk meg, hogy a mögötte lévő szigetelés és függesztés is látható legyen.

   Előre tisztázzuk: Burkolati rendszer és a kapcsolódó szakágak munkasorrendje.

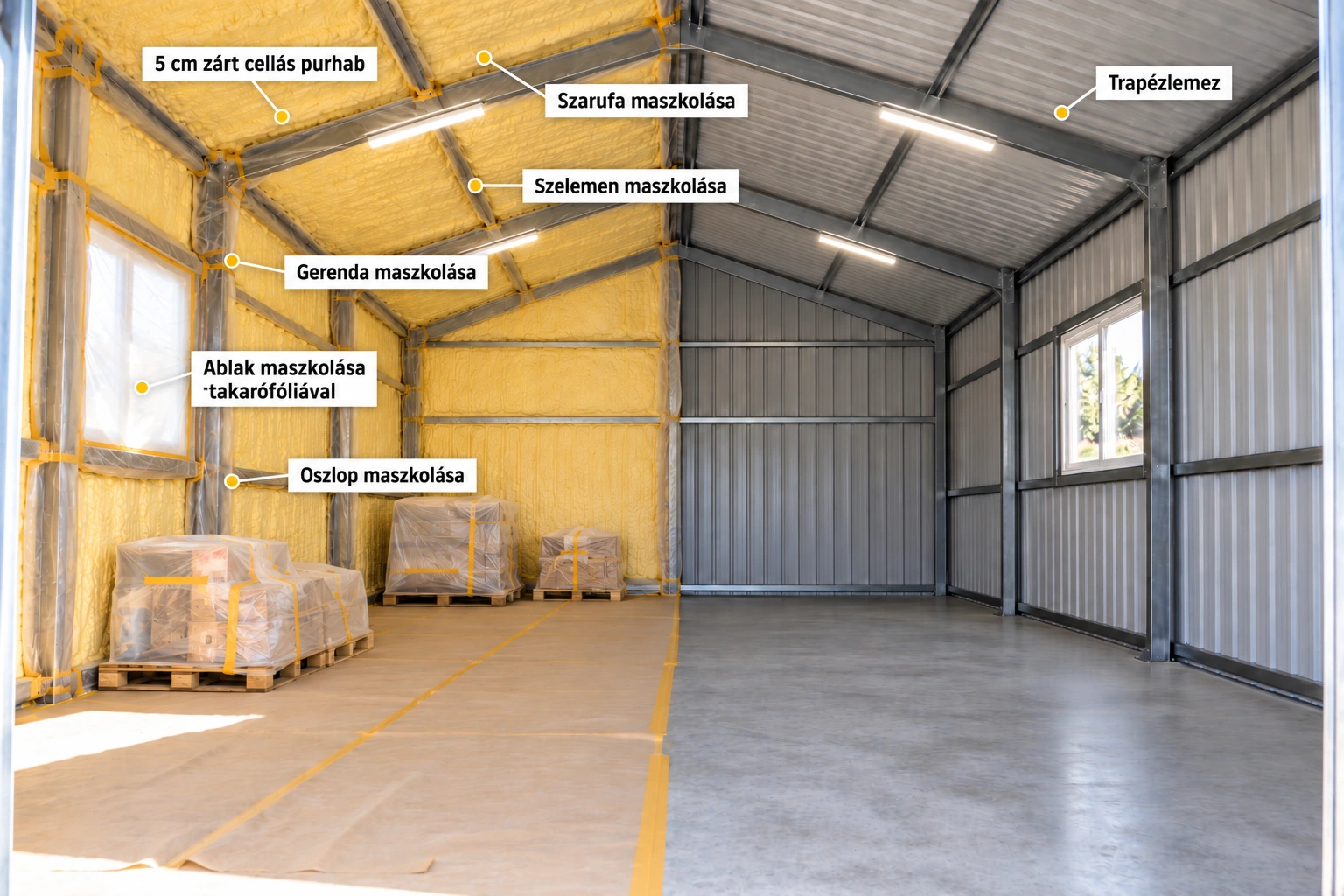

1. 01Trapézlemez fogadófelület↖

   A csarnok bordázott lemezfelületének belső oldala fogadja a habot. A szigetelés előtt ellenőrizzük a lemez állapotát, rögzítését, tisztaságát és a csatlakozásokat.

   Előre tisztázzuk: Fogadófelület, hozzáférés, szigetelendő mezők és látszó tartószerkezet.

2. 02Zárt cellás purhab · átlag 4 cm a példában↖

   A hab a lemez belső oldalán, a bordázott felületen épül fel. A példában a belülről nézett lemez mélyedésétől a hab belső felületéig 5 cm, a belső tér felé kiálló keskeny bordánál körülbelül 3 cm mérhető. Munkáinknál gyakori a T-17 trapézlemez, amelynek 17 mm a bordamagassága. A hab egyenetlen belső felülete nem másolja le pontosan a lemez alakját. A bemutatott kitöltés átlagosan 4 cm: ezt a vastagságot kell rendelned ehhez a kialakításhoz. Más vastagságnál is figyelembe vesszük a teljes bordázatot és előre rögzítjük, honnan mérünk.

   Előre tisztázzuk: Átlagos rétegvastagság, mérési kiindulósík, profil és bordamagasság, anyagmennyiség, csatlakozások és a szabadon maradó felületek.

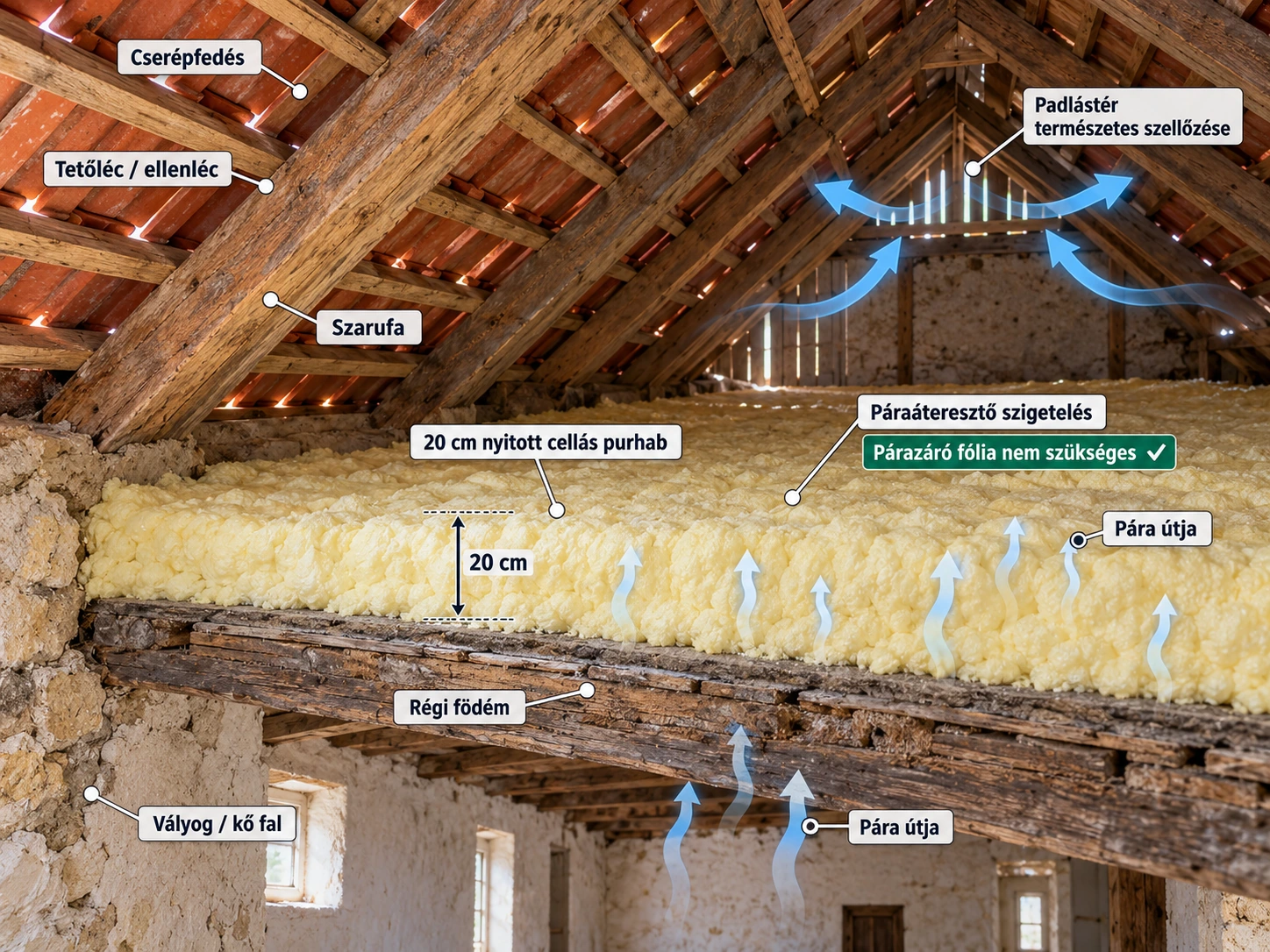

1. 01Meglévő régi födém↖

   A parasztház meglévő födéme fogadja a szigetelést. A feltárt metszeten fa gerendázat és deszkázat látszik; a vályog- vagy kőfal az épület környezetét jelzi. A munka előtt megvizsgáljuk a födém állapotát és a fogadófelületet.

   Előre tisztázzuk: A meglévő rétegek, faanyag és felület állapota, nedvesség és hozzáférés.

2. 0220 cm nyitott cellás, páraáteresztő purhab↖

   A bemutatott kialakításban a hab közvetlenül a régi födém felső felületére készül. Külön párazáró fólia nem kerül közéjük, így megtartjuk a páraáteresztés és a kiszáradás lehetőségét. A 20 cm a feltöltött képi példa vastagsága.

   Előre tisztázzuk: A teljes rétegrend, a pára útja, a padlás használata és a szükséges szigetelési vastagság.

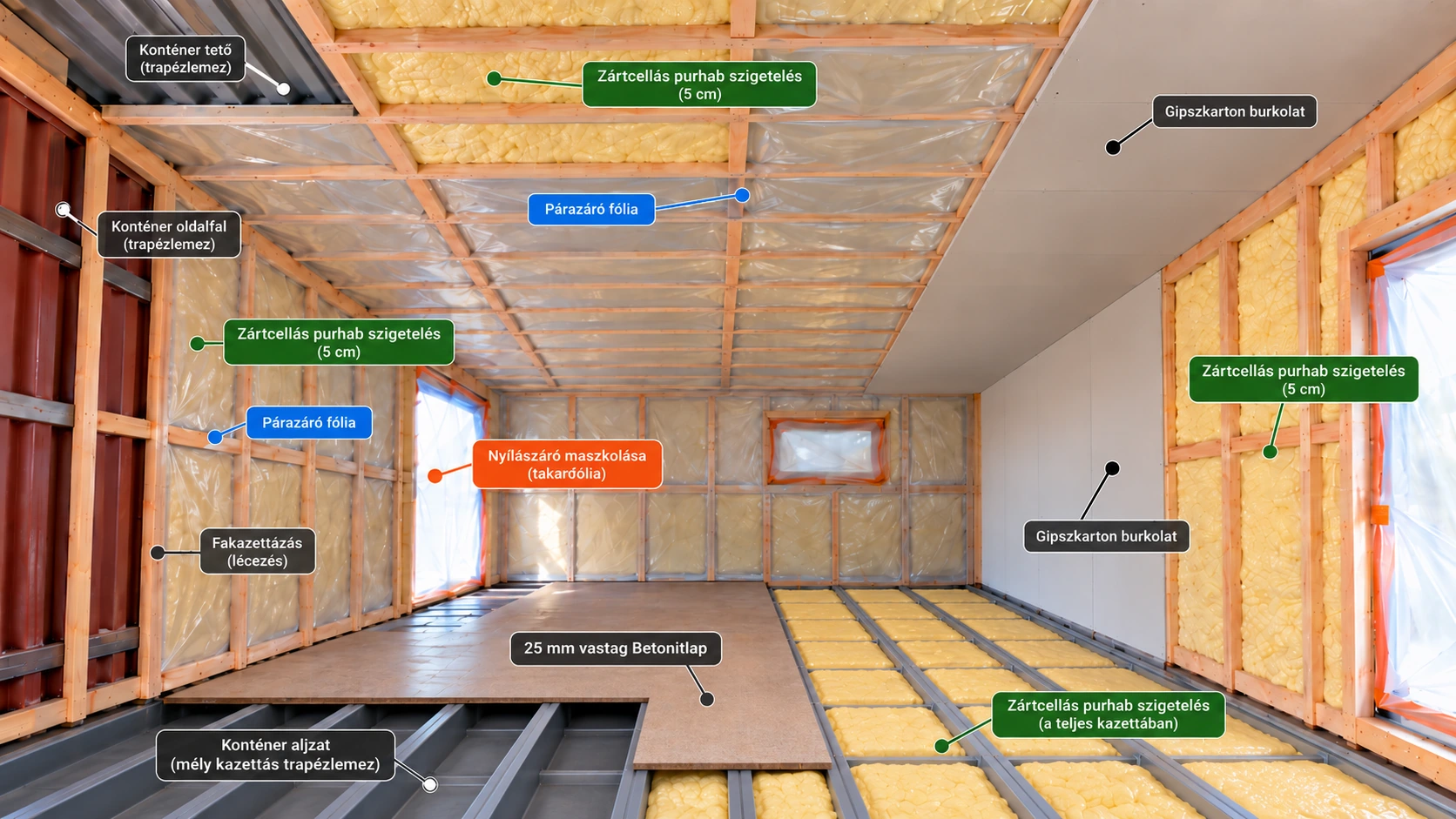

1. 01Konténerlemez és mély padlókazetták↖

   A konténer trapézlemezes fala és teteje, valamint a mély kazettás padló fogadja a szigetelést. A két modul találkozása a közös lakótér része: a csatlakozás és az átmenetek kialakítását is egyeztetjük.

   Előre tisztázzuk: Lemezállapot, tisztaság, csatlakozások, rögzítések és a két konténer találkozása.

2. 02Párnafák és fa kazettázás↖

   A padló párnafái, illetve a falak és a mennyezet lécezése kijelölik a kitöltendő mezőket és a későbbi burkolat síkját. A faelemek és a hozzájuk kapcsolódó burkolatok helyét még a fújás előtt kialakítjuk.

   Előre tisztázzuk: Párnafák, lécezés, rögzítések, burkolati síkok és szerelési helyek.

3. 03Zárt cellás purhab a kazettákban és a bordázott lemezen↖

   A padlón a teljes mély kazettateret kitöltjük a párnafák között. A falon és a mennyezeten a hab hozzáér a bordázott acéllemezhez, a mélyedéseket is kitölti. A belső, szórt habfelület enyhén egyenetlen, ezért csak részben követi a lemez profilját. A szemléltető példában a borda 3,5 cm mély: a kiálló bordánál helyileg 5 cm, a mélyedésben 8,5 cm mérhető. E két érték számtani közepe 6,75 cm, ezért ehhez a példához 7 cm-es szigetelést kell rendelni. Ez a kétpontos számítás más lemezprofilokra nem általánosítható; ott a profil geometriája és a különböző felületrészek aránya alapján kell meghatározni az átlagot. A padló kitöltési mélységét a saját kazettaméret adja.

   Előre tisztázzuk: Padlókazetta-mélység, fal- és mennyezeti lemezprofil, helyi és átlagos vastagság, hozzáférés és csatlakozások.

4. 04Padló · 25 mm-es Betonitlap↖

   A kitöltött padlószerkezet fölé 25 mm vastag Betonitlap kerül. A bemutatott padlórétegrendben nincs külön párazáró fólia. A lap alátámasztása és rögzítése a tartószerkezethez kapcsolódik.

   Előre tisztázzuk: Alátámasztás, lapillesztések, rögzítés és a későbbi padlóhasználat.

5. 05Fal és mennyezet · párazáró fólia↖

   A falak és a mennyezet belső oldalán, a szigetelés és a gipszkarton között párazáró fólia készül. A csatlakozásokat és az áttöréseket a választott rendszer szerint alakítjuk ki. Ez beépülő réteg; a nyílászárókon lévő ideiglenes takarófóliától különbözik.

   Előre tisztázzuk: Fóliarendszer, illesztések, sarokcsatlakozások és áttörések.

6. 06Fal és mennyezet · gipszkarton↖

   A gipszkarton a fal és a mennyezet teljes, lakótér felőli burkolata. A kész nézet összefüggő felületet mutat; a mögöttes fólia, hab és faváz az opcionális „Rétegek feltárva” nézetben vizsgálható meg.

   Előre tisztázzuk: Burkolati rendszer, rögzítés, csatlakozások és a kész belső felület.
