Hőkamerás hőhíd-szemle

Hőhidak hőkamerás képeken

Itt nem elméletet mutatunk, hanem két padlástéri példát. Az eredeti fotó és a hőkép együtt segít megérteni, hol gyengülhet meg a szigetelőréteg, és mit jelent a gyakorlatban a folytonos födémszigetelés.

Megnézem a képpárokat ↓Kérek szakmai javaslatot ↗
Purhabos födémszigetelés hőkamerás képe, egyenletesebb felületi mintázattal
Hőkamera Helyszíni felvétel
Purhabbal szigetelt padlástér eredeti fotója
Eredeti fotó

A két nézet együtt ad értelmezhető képet

01 / Közvetlen válasz

A hőkamera mintázatot mutat. Az okot szakmailag kell értelmezni.

A hőkamera a felületek látszólagos hőmérséklet-különbségeit teszi láthatóvá. Ebből kirajzolódhat, hol érdemes hézagot, elvékonyodott szigetelést, légszivárgást vagy szerkezeti hőhidat keresni.

Egyetlen szín önmagában még nem diagnózis. A hiteles értelmezéshez az eredeti fotó, a rétegrend, a szerkezet állapota és a mérés körülményei is kellenek.

  1. 01Megmutatja a mintázatot

    Hol tér el a felület hőmérsékleti viselkedése a környezetétől?

  2. 02Segít behatárolni a helyet

    Melyik csatlakozásnál, oszlopnál vagy szigetelési sávnál érdemes tovább vizsgálni?

  3. 03Segíti a döntést

    Javításra, kiegészítésre vagy új, folytonos rétegre lehet-e szükség?

02 / Eredeti fotó + hőkép

Két padlástér. Két különböző szigetelési állapot.

A képeket nem egymásra húzzuk: a felvételek nem teljesen azonos kameraállásból készültek. Egymás mellett viszont tisztán összevethető, mit mutat a valós szerkezet, és milyen hőmérsékleti mintázat rajzolódik ki rajta.

01 Helyszíni példa

Üveggyapotos padlás: megszakadt szigetelőréteg

Ezen a padláson a szálas szigetelés több ponton hézagos, elmozdult vagy összenyomódott. A hőképen a környezetüknél melegebb sávok rajzolódnak ki; ezek a helyi gyengülésre és légmozgásra utaló jelek lehetnek.

Ez egy konkrét, hibás állapotot mutató példa. Nem azt állítja, hogy minden üveggyapot-szigetelés ilyen: az anyag mellett a beépítés, az illesztések, a későbbi járás és a szerkezet állapota is számít.

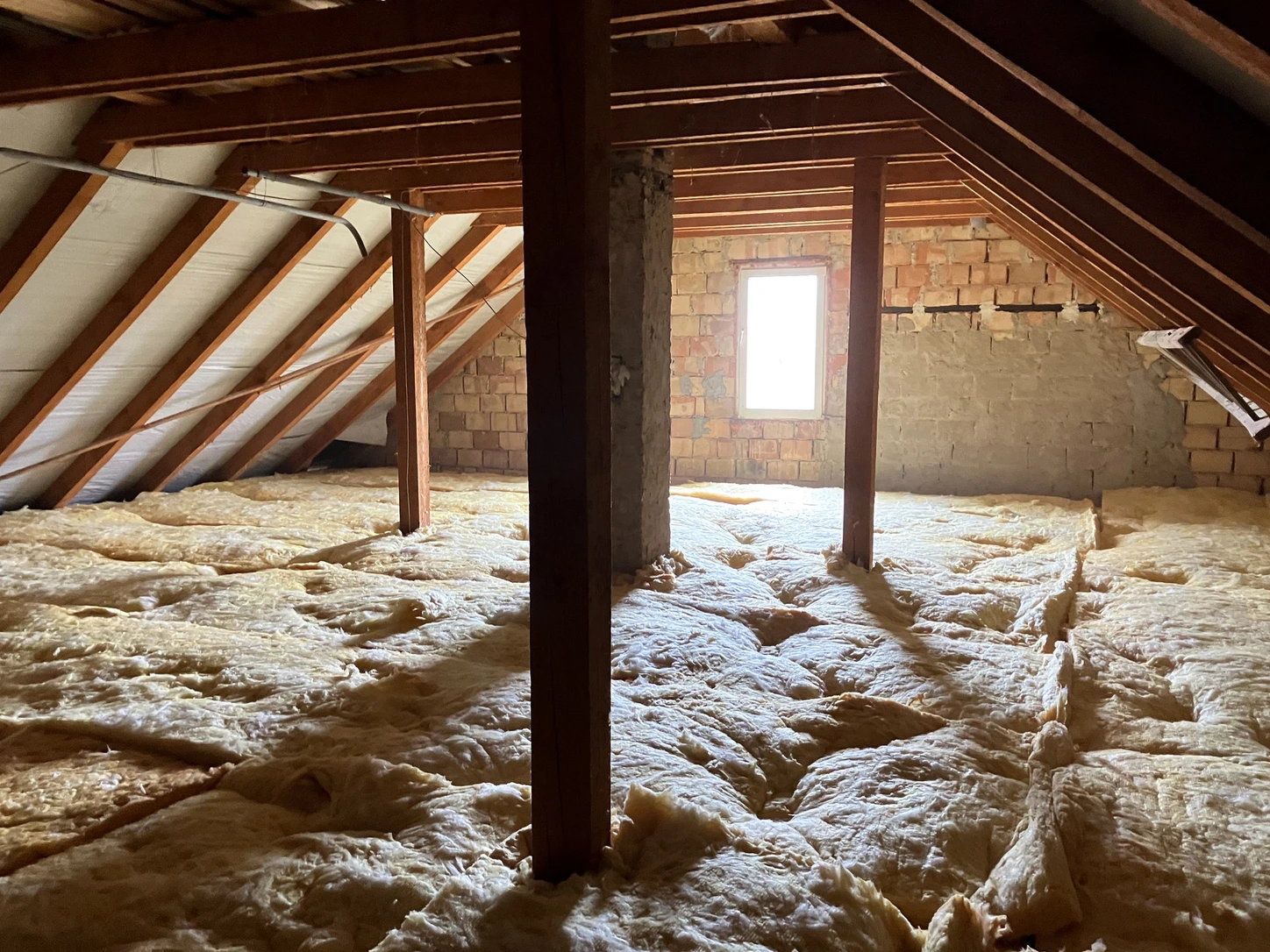

Hézagos és több helyen összenyomódott üveggyapottal szigetelt padlás
Eredeti fotóNagyítás új lapon ↗

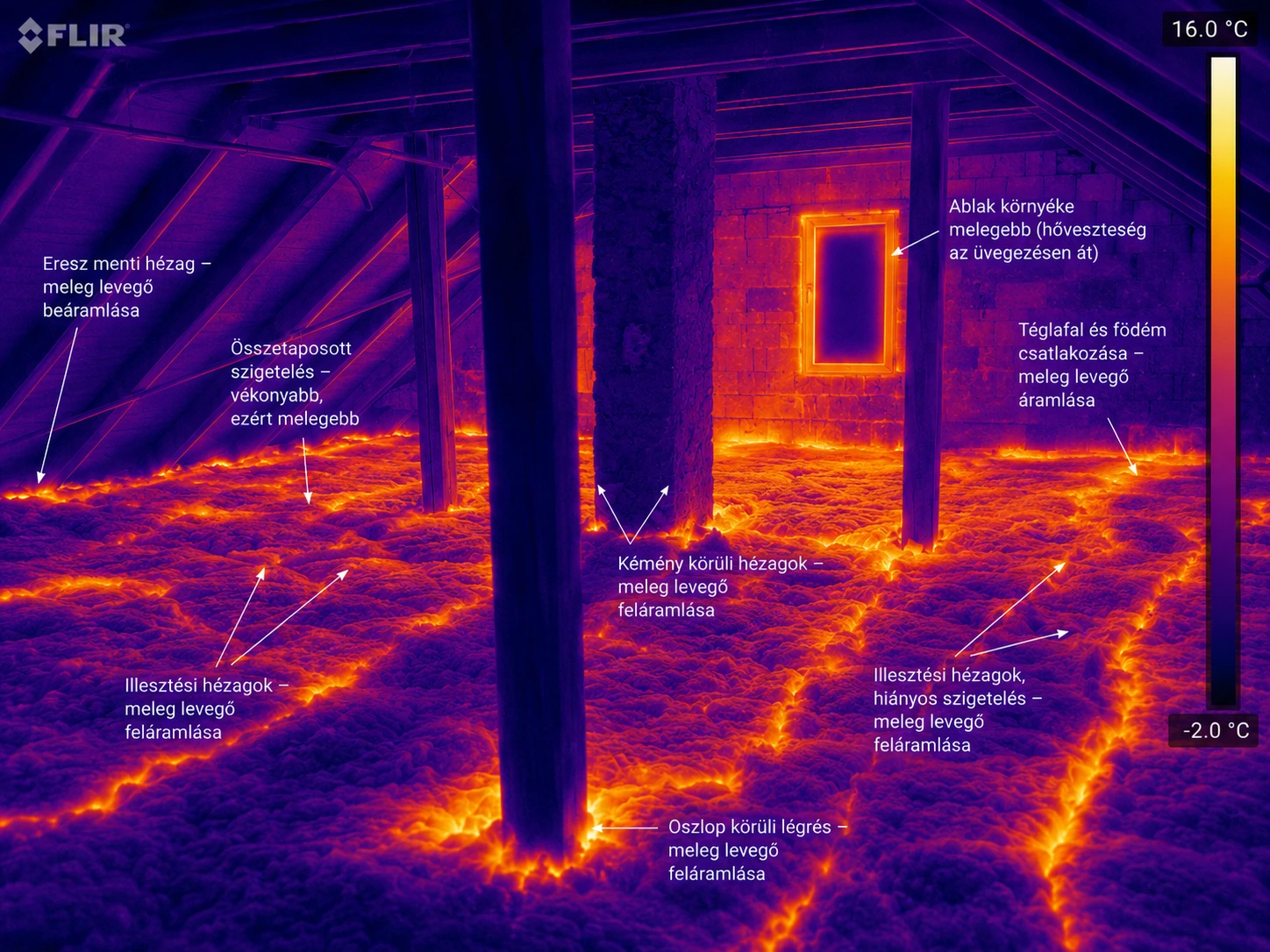

Üveggyapottal szigetelt padlás hőképe, a hézagokat és elvékonyodott részeket jelölő feliratokkal
Hőkamerás képNagyítás új lapon ↗
  1. 01

    Illesztési hézagok

    A képpár alapján a látható rések környezetében melegebb sávok figyelhetők meg; ez helyi megszakadásra utalhat.

  2. 02

    Letaposás és tömörödés

    Az összenyomódott részek vékonyabbak, ezért helyi hőellenállásuk kisebb lehet.

  3. 03

    Élek és csatlakozások

    Az eresz, a kémény, az oszlopok és a fal–födém találkozása külön figyelmet igényel, mert itt könnyebb megszakítani a réteget.

02 Helyszíni példa

Purhabos födémszigetelés: összefüggőbb réteg

Itt a szigetelés nem táblákból vagy tekercsekből áll össze. Megfelelő fogadófelület és kivitelezés mellett a purhab a felülethez tapad, követi az oszlopok és csatlakozások formáját, majd egybefüggő réteget képez.

Ezen a konkrét helyszínen a hőképen a szigetelt födém felülete egyenletesebb mintázatot mutat. A különbség nem pusztán az anyag neve: a megfelelő anyagválasztás, rétegvastagság és kivitelezési minőség együtt számít.

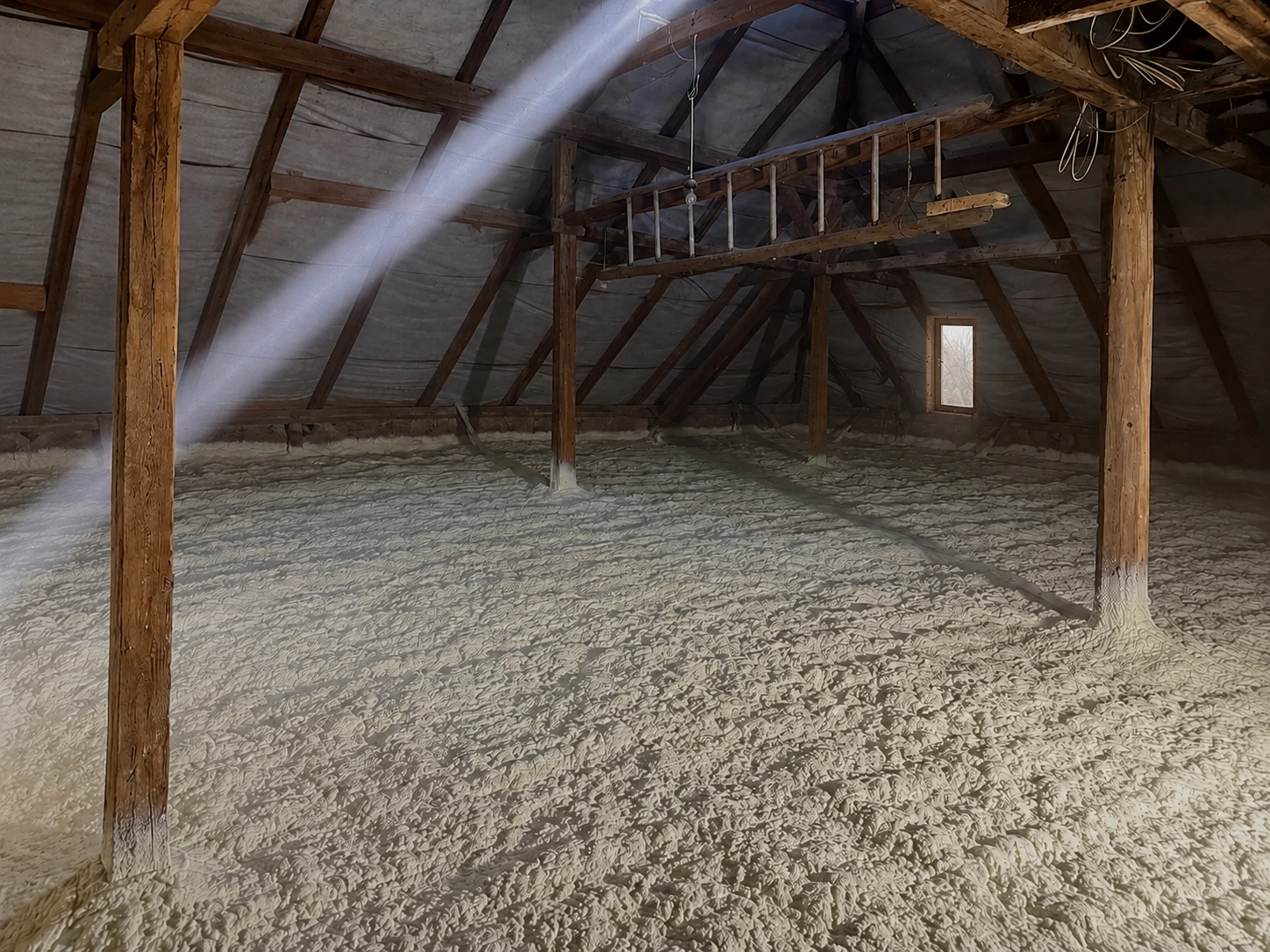

Összefüggő purhabos födémszigeteléssel ellátott padlástér
Eredeti fotóNagyítás új lapon ↗

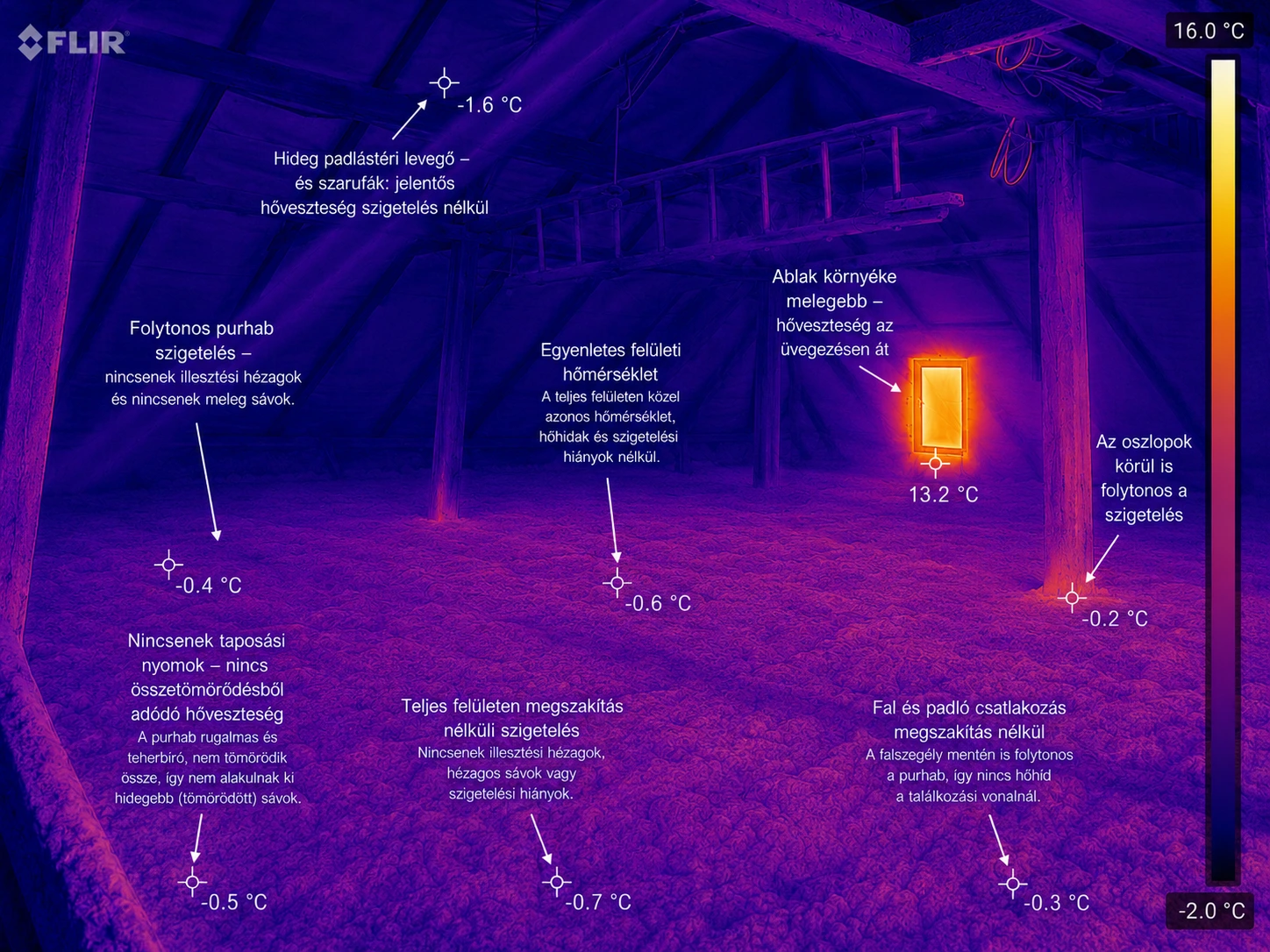

Purhabos födémszigetelés hőképe, az egyenletesebb felületet jelölő feliratokkal
Hőkamerás képNagyítás új lapon ↗
  1. 01

    Nincsenek táblaillesztések

    A felületkövető réteg nem külön elemekből áll, ezért csökken az illesztési hézagokból eredő hibák kockázata.

  2. 02

    Folytonosság a csatlakozásoknál

    Az oszlopok és a fal–födém találkozása körül is kialakítható az összefüggő réteg, ha a fogadófelület és a kivitelezés megfelelő.

  3. 03

    Egyenletesebb felületi mintázat

    Ezen a hőképen a szigetelt födém felületén egyenletesebb mintázat látható. Ez az adott helyszín megfigyelése, nem a két anyag számszerű teljesítmény-összehasonlítása.

03 / Mit jelentenek a képek?

Nem minden hiba hőhíd. A pontos megnevezés számít.

Az eredeti fotó megmutatja a szerkezetet, a hőkép pedig a hőmérsékleti következményre utaló mintázatot. A kettő együtt segít különválasztani a lehetséges okokat.

Nem a padlásteret akarod fűteni

Fűtési időszakban a melegebb lakótér és a hidegebb padlástér közötti hőmérséklet-különbség miatt a födémen keresztül hő áramlik. A hiányos, elvékonyodott vagy hézagos részeken a helyi hőveszteség nagyobb lehet; légzárási hibánál meleg levegő is a padlás felé szivároghat.

Hőhíd
Olyan pont, él vagy sáv, ahol a szerkezet kialakítása vagy anyagváltása miatt könnyebben halad át a hő.
Illesztési hézag
A szigetelőanyag elemei között maradó rés. Ez kivitelezési hiány, nem feltétlenül szerkezeti hőhíd.
Helyi gyengülés
Ahol a szigetelés hiányos, elmozdult vagy összenyomódott, a réteg hőtechnikai teljesítménye helyileg romolhat.
Folytonos szigetelőréteg
Összefüggő, a csatlakozásokat is követő kialakítás, amely csökkenti a kihagyott rések és kézi illesztések kockázatát.
04 / Műszaki visszajelzés

A hőkamerás ellenőrzés nekünk műszaki kontroll, neked látható visszajelzés.

A hőkamerás szemle nem helyettesíti a szerkezet megértését, de megmutatja, hol érdemes közelebbről keresni a problémát. Így nem általános ígéretből, hanem a saját házad állapotából indulhatunk ki.

A jó szigetelés nem a négyzetméterárnál kezdődik. Előbb megértjük, milyen hőtechnikai vagy kivitelezési problémát kell megoldani, és csak utána ajánlunk anyagot és kialakítást.

05 / Kapcsolódó tudnivalók

Menj tovább a saját szerkezeted felé.

01

Födémszigetelés

Mikor érdemes a lakótér fölötti födémet szigetelni, és mitől függ a jó megoldás?

02

Padlásszigetelés

Hogyan alakítható ki folytonos réteg egy tagolt, nehezen hozzáférhető padláson?

03

Üveggyapot vagy purhab?

Nem győztest hirdetünk: megmutatjuk, melyik megoldás milyen helyzetben működhet jól.

06 / Gyakori kérdések

Rövid, egyenes válaszok a hőkamerás képekhez.

Mit mutat meg a hőkamera?

A hőkamera a felületek látszólagos hőmérséklet-különbségeit teszi láthatóvá. A szabálytalan mintázatok jelezhetnek hőhidat, szigetelési hiányt vagy légszivárgást, de az okot mindig a szerkezettel és a mérési körülményekkel együtt kell értelmezni.

Minden világosabb sáv hőhíd?

Nem. Világosabb vagy eltérő színű sávot okozhat szerkezeti hőhíd, hézag, elvékonyodott szigetelés, légmozgás vagy más helyi körülmény is. Ezért fontos, hogy az eredeti fotó és a helyszíni szerkezet is része legyen az értékelésnek.

Miért mutatjuk együtt az eredeti fotót és a hőképet?

Az eredeti fotón azonosíthatók a gerendák, oszlopok, csatlakozások és a szigetelés állapota. A hőkép ezek hőtechnikai következményére utaló mintázatot mutatja meg, így a két nézet együtt érthetőbb és ellenőrizhetőbb.

Mit jelent a folytonos purhabos szigetelőréteg?

A megfelelően kivitelezett purhab közvetlenül a fogadófelülethez tapad, követi annak formáját, és nem táblákból vagy tekercsekből épül fel. Ezzel csökkenti a kézi illesztésekből és kihagyott résekből eredő hibák kockázatát.

07 / Következő lépés

Ne találgass a hőképből. Értsük meg együtt a problémát.

Írd meg, milyen szerkezetnél tapasztalsz hideg felületet, huzatot vagy magas fűtési költséget. Segítünk eldönteni, milyen vizsgálat és milyen szigetelési megoldás adhat érdemi választ.
